Produktinformationen

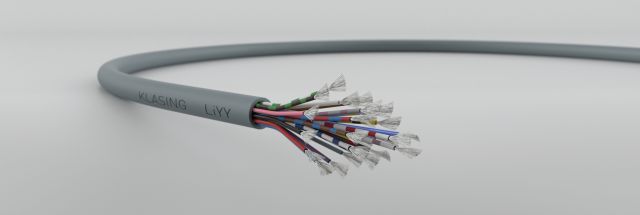

LiYY vz 1,0 mm² und 1,5 mm²

ungeschirmte Elektronikleitung

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupferlitze verzinnt

Leiteraufbau:Klasse 5 (nach VDE 0295 / IEC 60228)

Aderisolation:PVC

Aderfarben:DIN 47100 (optional)

Verseilung:in Lagen

Mantel:Spezial-PVC

Mantelfarbe:grau, ähnlich RAL 7001 (optional)

Bedruckung:optional

Technische Daten

Prüfspannung:2000 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:1,0 mm²: max 20 Ohm/km
1,5 mm²: max 13,7 Ohm/km

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Bemerkung

auch in geschirmter Ausführung vorhanden

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 1,0 20 5,50 06071602
3 1,0 30 5,80 06071603
4 1,0 40 6,30 06071604
5 1,0 50 6,90 06071605
6 1,0 60 7,60 06071606
7 1,0 70 7,70 06071607
8 1,0 80 8,30 06071608
10 1,0 100 10,10 06071610
12 1,0 120 10,70 06071612
14 1,0 140 11,20 06071614
16 1,0 160 11,80 06071616
18 1,0 180 12,60 06071618


2 1,5 30 6,30 06071702
3 1,5 45 6,60 06071703
4 1,5 60 7,20 06071704
5 1,5 75 7,90 06071705
6 1,5 90 8,70 06071706
7 1,5 105 8,80 06071707
8 1,5 120 9,90 06071708
10 1,5 150 11,30 06071710
12 1,5 180 11,90 06071712
