Produktinformationen

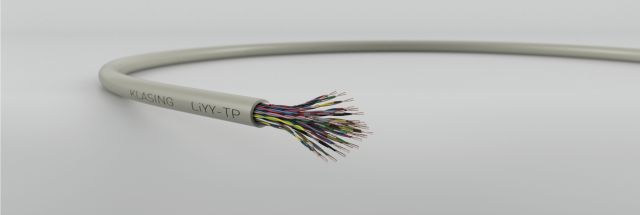

LiYY XX x 2 x 0,25 mm² und
XX x 2 x 0,34 mm²

ungeschirmte paarige Elektronikleitung

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupferlitze blankweich

Leiteraufbau:0,25 mm²: 14 x 0,15
0,34 mm²: 7 x 0,254

Aderisolation:PVC

Aderfarben:DIN 47100 (optional)

Verseilung:je 2 Adern zum Paar,
Paare in Lagen

Bewicklung:PES-Folie

Mantel:Spezial-PVC

Mantelfarbe:grau, ähnlich RAL 7032 (optional)

Bedruckung:optional

Technische Daten

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:0,25 mm²: max 79 Ohm/km
0,34 mm²: max 53 Ohm/km

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:10 x / 18 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Prüfspannung A/A:1200 V

Bemerkung

auch in geschirmter Ausführung vorhanden

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

1 x2 0,25 5 3,80 06072202
2 x2 0,25 10 5,50 06072204
3 x2 0,25 15 5,80 06072206
4 x2 0,25 20 6,30 06072208
5 x2 0,25 25 7,30 06072210
6 x2 0,25 30 8,00 06072212
7 x2 0,25 35 8,00 06072214
10 x2 0,25 50 8,90 06072220
12 x2 0,25 60 10,80 06072224
14 x2 0,25 70 11,10 06072228


2 x2 0,34 13,6 6,20 06072304
3 x2 0,34 20,4 6,50 06072306
4 x2 0,34 27,2 6,70 06072308
5 x2 0,34 34 7,80 06072310
6 x2 0,34 40,8 9,50 06072312
8 x2 0,34 54,4 10,10 06072316
10 x2 0,34 68 11,00 06072320
12 x2 0,34 81,6 12,30 06072324
