Produktinformationen

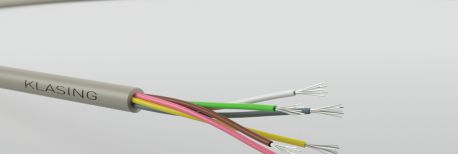

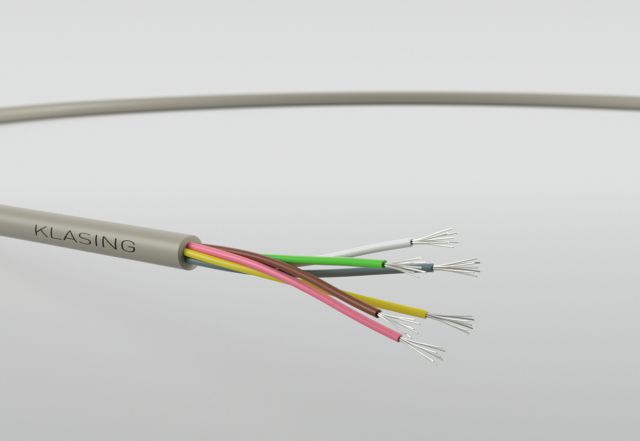

LiYY vz 0,25 mm² und 0,34 mm²

ungeschirmte Elektronikleitung

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupferlitze verzinnt

Leiteraufbau:0,25 mm²: 14 x 0,15 mm
0,34 mm²: 7 x 0,254 mm

Aderisolation:PVC

Aderfarben:DIN 47100 (optional)

Verseilung:in Lagen

Mantel:Spezial-PVC

Mantelfarbe:grau, ähnlich RAL 7032 (optional)

Bedruckung:optional

Technische Daten

Prüfspannung:1500 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:0,25 mm²: max 80 Ohm/km
0,34 mm²: max 55 Ohm/km

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Bemerkung

auch in geschirmter Ausführung vorhanden

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 0,25 5 3,80 06071202
3 0,25 7,5 3,90 06071203
4 0,25 10 4,30 06071204
5 0,25 12,5 4,80 06071205
6 0,25 15 5,20 06071206
7 0,25 17,5 5,20 06071207
8 0,25 20 5,70 06071208
10 0,25 25 6,40 06071210
12 0,25 30 6,70 06071212
14 0,25 35 7,10 06071214
16 0,25 40 7,50 06071216
18 0,25 45 7,90 06071218
20 0,25 50 8,30 06071220
21 0,25 52,5 8,30 06071221
24 0,25 60 9,80 06071224
25 0,25 62,5 9,80 06071225
27 0,25 67,5 9,90 06071227
30 0,25 75 10,30 06071230
32 0,25 80 10,50 06071232
36 0,25 90 11,10 06071236
37 0,25 92,5 11,20 06071237
40 0,25 100 11,50 06071240
44 0,25 110 12,60 06071244
48 0,25 120 12,70 06071248
50 0,25 125 13,60 06071250


2 0,34 6,8 4,20 06071302
3 0,34 10,2 4,40 06071303
4 0,34 13,6 4,90 06071304
5 0,34 17 5,30 06071305
6 0,34 20,4 5,80 06071306
7 0,34 23,8 5,90 06071307
10 0,34 34 7,20 06071310
12 0,34 40,8 7,60 06071312
14 0,34 47,6 8,00 06071314
18 0,34 61,2 8,90 06071318
25 0,34 85 11,00 06071325
32 0,34 108,8 11,90 06071332
40 0,34 136 13,50 06071340
