Produktinformationen

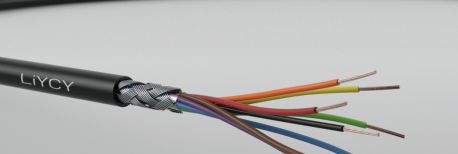

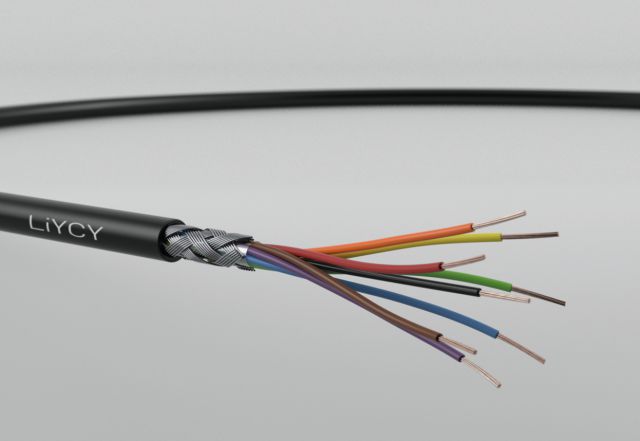

LiYCY 0,09 mm² und 0,14 mm²

geschirmte Elektronikleitung

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupferlitze blankweich

Leiteraufbau:0,09 mm²: 7 x 0,127
0,14 mm²: 18 x 0,10

Aderisolation:PVC

Aderfarben:DIN 47100 (optional)

Verseilung:in Lagen

Bewicklung:Polyester-Folie

Gesamtschirm:Kupfer-Geflecht verzinnt
opt. Bedeckung: ca. 85 %

Mantel:Spezial-PVC

Mantelfarbe:grau, ähnlich RAL 7001 (optional)

Bedruckung:optional

Technische Daten

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:0,09 mm²: max 210 Ohm/km
0,14 mm²: max 135 Ohm/km

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:8 x / 15 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Prüfspannung A/A:1500 V

Prüfspannung A/S:1000 V

Bemerkung

auch in ungeschirmter bzw. halogenfreier Ausführung
vorhanden, bzw. verzinntem Leiter (LiYCY vz)

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 0,09 7,1 3,20 04070002
3 0,09 10,6 3,30 04070003
4 0,09 11,5 3,50 04070004
5 0,09 12,4 3,70 04070005
6 0,09 13,2 4,00 04070006
7 0,09 14,1 4,00 04070007
10 0,09 19,4 5,00 04070010
14 0,09 25,5 5,50 04070014
18 0,09 29,1 6,00 04070018
20 0,09 38,2 6,30 04070020
21 0,09 40,1 6,30 04070021
25 0,09 43,5 7,00 04070025
27 0,09 45,2 7,10 04070027
28 0,09 49,2 7,10 04070028
32 0,09 54 7,50 04070032


2 0,14 11,7 3,60 04070102
3 0,14 13,1 3,70 04070103
4 0,14 15,9 4,00 04070104
5 0,14 17,6 4,50 04070105
6 0,14 19,9 4,80 04070106
7 0,14 23,4 4,80 04070107
8 0,14 24 5,10 04070108
10 0,14 34,3 5,80 04070110
12 0,14 35 6,10 04070112
14 0,14 38,1 6,40 04070114
16 0,14 44 6,80 04070116
18 0,14 46,7 7,10 04070118
20 0,14 49,7 7,40 04070120
21 0,14 50,9 7,40 04070121
24 0,14 57,8 8,20 04070124
25 0,14 66,6 8,20 04070125
27 0,14 70,6 8,30 04070127
30 0,14 72 8,60 04070130
32 0,14 75,1 8,80 04070132
36 0,14 79 9,30 04070136
40 0,14 89 10,10 04070140
42 0,14 89,1 10,50 04070142
44 0,14 96,9 11,00 04070144
48 0,14 99,9 11,00 04070148
50 0,14 114,5 11,30 04070150
52 0,14 116 11,30 04070152
61 0,14 120,9 11,90 04070161
62 0,14 126,4 12,00 04070162
