Produktinformationen

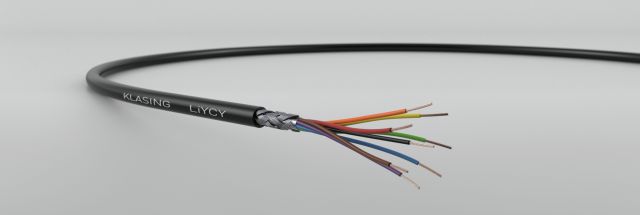

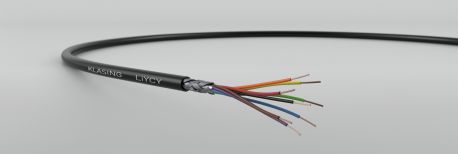

LiYCY 1,0 mm² und 1,5 mm²

geschirmte Elektronikleitung

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupferlitze blankweich

Leiteraufbau:Klasse 5 (nach VDE 0295 / IEC 60228)

Aderisolation:PVC

Aderfarben:DIN 47100 (optional)

Verseilung:in Lagen

Bewicklung:Polyester-Folie

Gesamtschirm:Kupfer-Geflecht verzinnt
opt. Bedeckung: ca. 85 %

Mantel:Spezial-PVC

Mantelfarbe:grau, ähnlich RAL 7001 (optional)

Bedruckung:optional

Technische Daten

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:1,0 mm²: max 19,5 Ohm/km
1,5 mm²: max 13,3 Ohm/km

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:8 x / 15 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Prüfspannung A/A:2000 V

Prüfspannung A/S:1500 V

Bemerkung

auch in ungeschirmter bzw. halogenfreier Ausführung
vorhanden, bzw. verzinntem Leiter (LiYCY vz)

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

1 1,0 18 3,50 04070601
2 1,0 41,7 6,00 04070602
3 1,0 52,3 6,30 04070603
4 1,0 63,2 6,90 04070604
5 1,0 71,5 7,50 04070605
7 1,0 94 8,30 04070607
8 1,0 115,5 8,90 04070608
10 1,0 135 10,70 04070610
12 1,0 152 11,20 04070612
14 1,0 168 11,70 04070614
16 1,0 187 12,30 04070616
18 1,0 210 13,10 04070618


1 1,5 22,5 3,80 04070701
2 1,5 51 6,70 04070702
3 1,5 66,4 7,00 04070703
4 1,5 93,2 7,60 04070704
5 1,5 99 8,30 04070705
7 1,5 138 9,20 04070707
8 1,5 155,8 10,50 04070708
10 1,5 167 11,80 04070710
12 1,5 214,9 12,40 04070712
18 1,5 279 15,10 04070718
