Produktinformationen

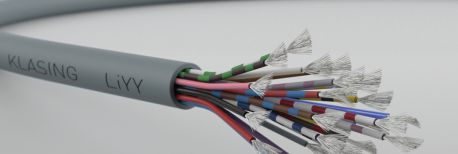

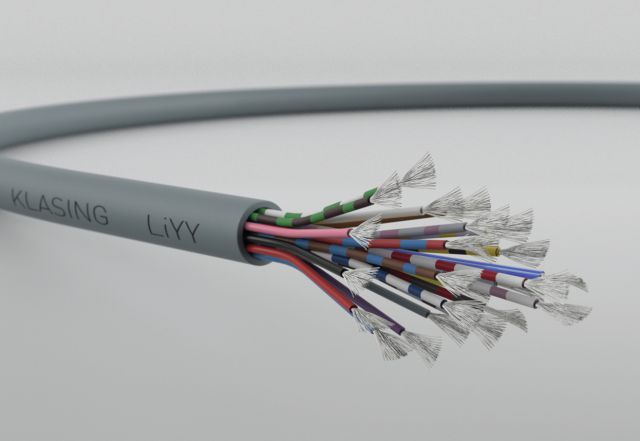

LiYY vz 0,50 mm² und 0,75 mm²

ungeschirmte Elektronikleitung

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupferlitze verzinnt

Leiteraufbau:Klasse 5 (nach VDE 0295 / IEC 60228)

Aderisolation:PVC

Aderfarben:DIN 47100 (optional)

Verseilung:in Lagen

Mantel:Spezial-PVC

Mantelfarbe:grau, ähnlich RAL 7001 (optional)

Bedruckung:optional

Technische Daten

Prüfspannung:2000 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:0,50 mm²: max 40,1 Ohm/km
0,75 mm²: max 26,7 Ohm/km

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Bemerkung

auch in geschirmter Ausführung vorhanden

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 0,50 10 4,70 06071402
3 0,50 15 4,80 06071403
4 0,50 20 5,30 06071404
5 0,50 25 5,80 06071405
6 0,50 30 6,40 06071406
7 0,50 35 6,40 06071407
8 0,50 40 6,90 06071408
10 0,50 50 7,90 06071410
12 0,50 60 8,40 06071412
16 0,50 80 9,90 06071416
18 0,50 90 10,50 06071418
20 0,50 100 11,00 06071420
21 0,50 105 11,00 06071421
24 0,50 120 12,40 06071424
25 0,50 125 12,40 06071425
27 0,50 135 12,60 06071427
30 0,50 150 13,40 06071430
32 0,50 160 13,80 06071432
36 0,50 180 14,40 06071436
40 0,50 200 14,90 06071440


2 0,75 15 5,30 06071502
3 0,75 22,5 5,60 06071503
4 0,75 30 6,10 06071504
5 0,75 37,5 6,70 06071505
6 0,75 45 7,30 06071506
7 0,75 52,5 7,30 06071507
8 0,75 60 7,90 06071508
10 0,75 75 9,80 06071510
12 0,75 90 10,30 06071512
14 0,75 105 10,80 06071514
16 0,75 120 11,40 06071516
18 0,75 135 12,10 06071518
20 0,75 150 12,70 06071520
24 0,75 180 14,60 06071524
32 0,75 240 15,80 06071532
