Produktinformationen

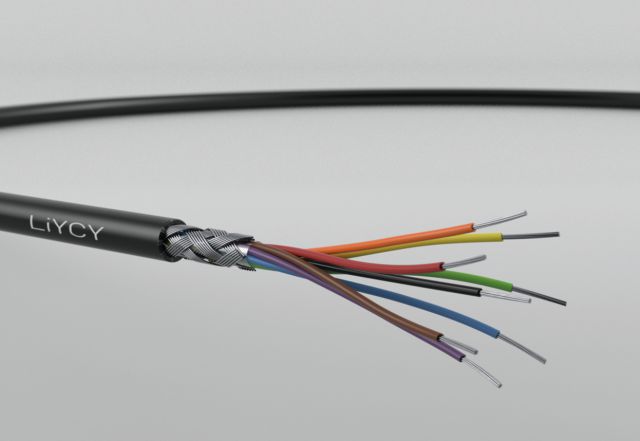

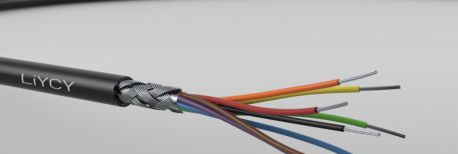

LiYCY vz 0,09 mm² und 0,14 mm²

geschirmte Elektronikleitung

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupferlitze verzinnt

Leiteraufbau:0,09 mm²: 7 x 0,127
0,14 mm²: 18 x 0,10

Aderisolation:PVC

Aderfarben:DIN 47100 (optional)

Verseilung:in Lagen

Bewicklung:Polyester-Folie

Gesamtschirm:Kupfer-Geflecht verzinnt
opt. Bedeckung: ca. 85 %

Mantel:Spezial-PVC

Mantelfarbe:grau, ähnlich RAL 7001 (optional)

Bedruckung:optional

Technische Daten

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:0,09 mm²: max 220 Ohm/km
0,14 mm²: max 140 Ohm/km

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:8 x / 15 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Prüfspannung A/A:1500 V

Prüfspannung A/S:1000 V

Bemerkung

auch in ungeschirmter bzw. halogenfreier Ausführung
vorhanden, bzw. blanker Leiter

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 0,09 7,1 3,20 04071002
3 0,09 10,6 3,30 04071003
4 0,09 11,5 3,50 04071004
5 0,09 12,4 3,70 04071005
6 0,09 13,2 4,00 04071006
7 0,09 14,1 4,00 04071007
10 0,09 19,4 5,00 04071010
14 0,09 25,5 5,40 04071014
18 0,09 29,1 6,00 04071018
20 0,09 38,2 6,30 04071020
21 0,09 40,1 6,30 04071021
25 0,09 43,5 7,00 04071025
27 0,09 45,2 7,10 04071027
28 0,09 49,6 7,10 04071028
32 0,09 54 7,50 04071032


2 0,14 11,7 3,60 04071102
3 0,14 13,1 3,70 04071103
4 0,14 15,9 4,00 04071104
5 0,14 17,6 4,50 04071105
6 0,14 19,9 4,80 04071106
7 0,14 23,4 4,80 04071107
10 0,14 34,3 5,80 04071110
12 0,14 35 6,10 04071112
16 0,14 44 6,80 04071116
18 0,14 46,7 7,10 04071118
20 0,14 49,7 7,40 04071120
21 0,14 50,9 7,40 04071121
25 0,14 59,3 8,20 04071125
27 0,14 70,6 8,30 04071127
30 0,14 72 8,60 04071130
32 0,14 75,1 8,80 04071132
40 0,14 89 10,10 04071140
