Produktinformationen

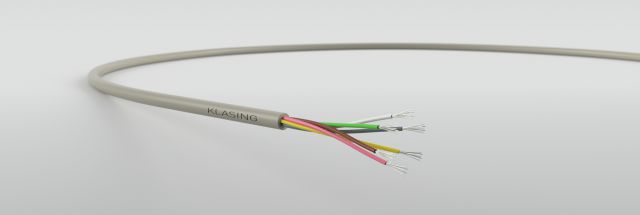

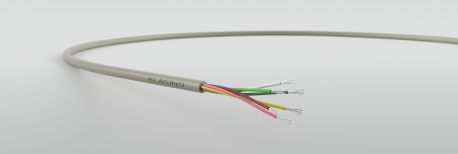

LiYY vz 0,09 mm² und 0,14 mm²

ungeschirmte Elektronikleitung

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupferlitze verzinnt

Leiteraufbau:0,09 mm²: 7 x 0,127
0,14 mm²: 18 x 0,10

Aderisolation:PVC

Aderfarben:DIN 47100 (optional)

Verseilung:in Lagen

Mantel:Spezial-PVC

Mantelfarbe:grau, ähnlich RAL 7032 (optional)

Bedruckung:optional

Technische Daten

Prüfspannung:1200 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:0,09 mm²: max 220 Ohm/km
0,14 mm²: max 140 Ohm/km

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Bemerkung

auch in geschirmter Ausführung vorhanden

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 0,09 1,8 2,70 06071002
3 0,09 2,7 2,80 06071003
4 0,09 3,6 3,00 06071004
5 0,09 4,5 3,20 06071005
6 0,09 5,4 3,50 06071006
7 0,09 6,3 3,50 06071007
8 0,09 7,2 4,00 06071008
10 0,09 9 4,50 06071010
11 0,09 9,9 4,70 06071011
12 0,09 10,8 4,80 06071012


2 0,14 2,8 3,10 06071102
3 0,14 4,2 3,20 06071103
4 0,14 5,6 3,50 06071104
5 0,14 7 4,00 06071105
6 0,14 8,4 4,30 06071106
10 0,14 14 5,30 06071110
12 0,14 16,8 5,60 06071112
18 0,14 25,2 6,50 06071118
24 0,14 33,6 7,60 06071124
27 0,14 37,8 7,70 06071127
32 0,14 44,8 8,20 06071132
