Produktinformationen

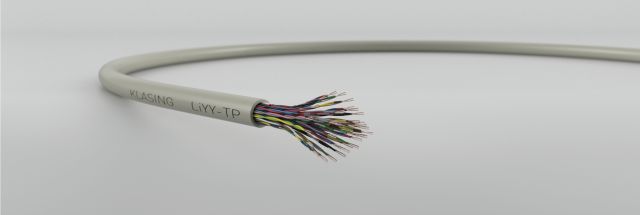

LiYY XX x 2 x 0,09 mm² und
XX x 2 x 0,14 mm²

ungeschirmte paarige Elektronikleitung

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupferlitze blankweich

Leiteraufbau:0,09 mm²: 7 x 0,127 mm
0,14 mm²: 18 x 0,10 mm

Aderisolation:PVC

Aderfarben:DIN 47100 (optional)

Verseilung:je 2 Adern zum Paar,
Paare in Lagen

Bewicklung:PES-Folie

Mantel:Spezial-PVC

Mantelfarbe:grau, ähnlich RAL 7032 (optional)

Bedruckung:optional

Technische Daten

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:0,09 mm²: max 215 Ohm/km
0,14 mm²: max 135 Ohm/km

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:10 x / 18 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Prüfspannung A/A:1200 V

Bemerkung

auch in geschirmter Ausführung vorhanden

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 x2 0,09 3,6 4,20 06072004
3 x2 0,09 5,4 4,30 06072006
4 x2 0,09 7,2 4,40 06072008
5 x2 0,09 9,0 5,00 06072010
6 x2 0,09 10,8 5,80 06072012
7 x2 0,09 12,6 5,80 06072014
10 x2 0,09 18,0 6,60 06072020
12 x2 0,09 21,6 7,30 06072024
14 x2 0,09 25,2 7,50 06072028
18 x 2 0,09 32,4 8,30 06072036


2 x2 0,14 5,6 5,20 06072104
3 x2 0,14 8,4 5,40 06072106
4 x2 0,14 11,2 5,60 06072108
5 x2 0,14 14,0 6,40 06072110
6 x2 0,14 16,8 7,20 06072112
8 x2 0,14 22,4 7,60 06072116
10 x2 0,14 28,0 8,20 06072120
12 x2 0,14 33,6 9,10 06072124
16 x2 0,14 44,8 10,10 06072132
20 x2 0,14 56,0 10,60 06072140
24 x2 0,14 67,2 11,80 06072148
32 x2 0,14 89,6 13,40 06072164
44 x2 0,14 123,2 15,70 06070188
