Produktinformationen

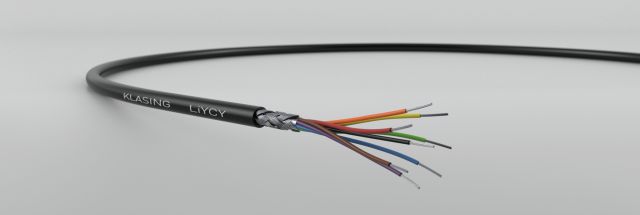

LiYCY vz 1,0 mm² und 1,5 mm²

geschirmte Elektronikleitung

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupferlitze verzinnt

Leiteraufbau:Klasse 5 (nach VDE 0295 / IEC 60228)

Aderisolation:PVC

Aderfarben:DIN 47100 (optional)

Verseilung:in Lagen

Bewicklung:Polyester-Folie

Gesamtschirm:Kupfer-Geflecht verzinnt
opt. Bedeckung: ca. 85 %

Mantel:Spezial-PVC

Mantelfarbe:grau, ähnlich RAL 7001 (optional)

Bedruckung:optional

Technische Daten

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:1,0 mm²: max 20 Ohm/km
1,5 mm²: max 13,7 Ohm/km

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:8 x / 15 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Prüfspannung A/A:2000 V

Prüfspannung A/S:1500 V

Bemerkung

auch in ungeschirmter bzw. halogenfreier Ausführung
vorhanden, bzw. blanker Leiter

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

1 1,0 18 3,50 04071601
2 1,0 41,7 6,00 04071602
3 1,0 52,3 6,30 04071603
4 1,0 63,2 6,90 04071604
5 1,0 71,5 7,50 04071605
6 1,0 84 8,20 04071606
7 1,0 94 8,30 04071607
10 1,0 135 10,70 04071610
12 1,0 152 11,20 04071612


1 1,5 22,5 4,20 04071701
2 1,5 51 7,20 04071702
3 1,5 66,4 7,50 04071703
4 1,5 93,2 8,20 04071704
5 1,5 99 9,00 04071705
6 1,5 123 10,50 04071706
7 1,5 138 10,50 04071707
8 1,5 155,8 11,20 04071708
12 1,5 214,9 13,50 04071712
