Produktinformationen

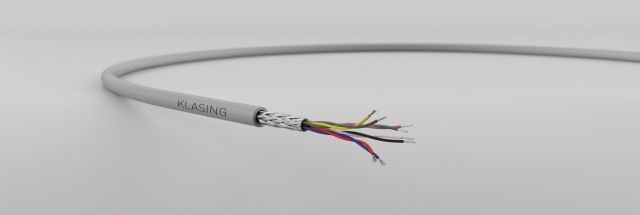

LiYCY XX x 2 x 0,50 mm² und
XX x 2 x 0,75 mm²

geschirmte paarige Elektronikleitung

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupferlitze blankweich

Leiteraufbau:Klasse 5

Aderisolation:PVC

Aderfarben:DIN 47100 (optional)

Verseilung:je 2 Adern zum Paar,
Paare in Lagen

Bewicklung:PES-Folie

Gesamtschirm:Cu-Geflecht verzinnt,
opt. Bedeckung: ca. 85 %

Mantel:Spezial-PVC, halbschlauchartig

Mantelfarbe:grau, ähnlich RAL 7032 (optional)

Bedruckung:optional

Technische Daten

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:0,50 mm²: max 39 Ohm/km
0,75 mm²: max 26 Ohm/km

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:10 x / 18 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Prüfspannung A/A:2000 V

Prüfspannung A/S:1500 V

Bemerkung

auch in ungeschirmter Ausführung vorhanden

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 x2 0,50   8,10 04072404
3 x2 0,50   8,40 04072406
4 x2 0,50   9,00 04072408
5 x2 0,50   10,30 04072410
6 x2 0,50   11,20 04072412
8 x2 0,50   11,90 04072416
10 x2 0,50   13,40 04072420
12 x2 0,50   14,70 04072424
16 x2 0,50   16,40 04072432
20 x2 0,50   17,20 04072440
24 x2 0,50   19,20 04072448
25 x2 0,50   19,60 04072450


2 x2 0,75   9,10 04072504
3 x2 0,75   9,50 04072506
4 x2 0,75   10,20 04072508
5 x2 0,75   11,80 04072510
6 x2 0,75   13,30 04072512
8 x2 0,75   14,10 04072516
10 x2 0,75   15,20 04072520
12 x2 0,75   16,80 04072524
16 x2 0,75   18,90 04072532
20 x2 0,75   19,80 04072540
25 x2 0,75   22,80 04072550
