Produktinformationen

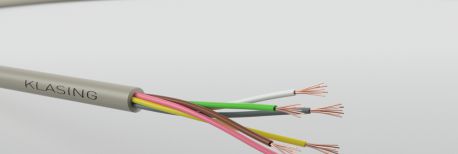

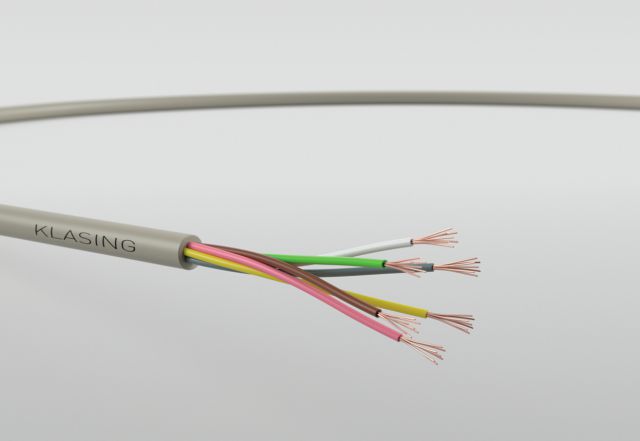

LiYY 0,09 mm² und 0,14 mm²

ungeschirmte Elektronikleitung

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupferlitze blankweich

Leiteraufbau:0,09 mm²: 7 x 0,127
0,14 mm²: 18 x 0,10

Aderisolation:PVC

Aderfarben:DIN 47100 (optional)

Verseilung:in Lagen

Mantel:Spezial-PVC

Mantelfarbe:grau, ähnlich RAL 7032 (optional)

Bedruckung:optional

Technische Daten

Prüfspannung:1200 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:0,09 mm²: max 215 Ohm/km
0,14 mm²: max 135 Ohm/km

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Bemerkung

auch in geschirmter Ausführung vorhanden

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 0,09 1,8 2,70 06070002
3 0,09 2,7 2,80 06070003
4 0,09 3,6 3,00 06070004
5 0,09 4,5 3,20 06070005
6 0,09 5,4 3,50 06070006
7 0,09 6,3 3,50 06070007
10 0,09 9 4,50 06070010
14 0,09 12,6 4,90 06070014
15 0,09 13,5 5,00 06070015
18 0,09 16,2 5,50 06070018
21 0,09 18,9 5,80 06070021
25 0,09 22,5 6,40 06070025
27 0,09 24,3 6,50 06070027
32 0,09 28,8 6,90 06070032
40 0,09 36 7,60 06070040
50 0,09 45 8,50 06070050
61 0,09 54,9 9,50 06070061
64 0,09 57,6 9,90 06070064


2 0,14 2,8 3,10 06070102
3 0,14 4,2 3,20 06070103
4 0,14 5,6 3,50 06070104
5 0,14 7 4,00 06070105
6 0,14 8,4 4,30 06070106
7 0,14 9,8 4,30 06070107
8 0,14 11,2 4,60 06070108
9 0,14 12,6 5,00 06070109
10 0,14 14 5,30 06070110
12 0,14 16,8 5,60 06070112
14 0,14 19,6 5,90 06070114
16 0,14 22,4 6,20 06070116
18 0,14 25,2 6,50 06070118
20 0,14 28 6,80 06070120
21 0,14 29,4 6,80 06070121
24 0,14 33,6 7,60 06070124
25 0,14 35 7,60 06070125
27 0,14 37,8 7,70 06070127
30 0,14 42 8,00 06070130
32 0,14 44,8 8,20 06070132
36 0,14 50,4 8,70 06070136
40 0,14 56 9,50 06070140
44 0,14 61,6 10,30 06070144
50 0,14 70 10,70 06070150
52 0,14 72,8 10,70 06070152
61 0,14 85,4 11,30 06070161
