Produktinformationen

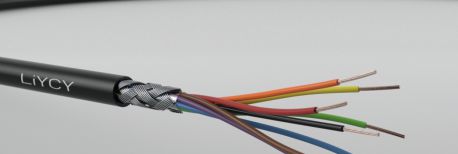

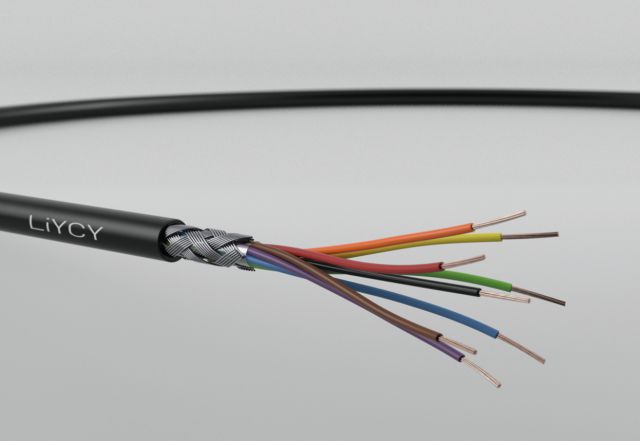

LiYCY 0,25 mm² und 0,34 mm²

geschirmte Elektronikleitung

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupferlitze blankweich

Leiteraufbau:0,25 mm²: 14 x 0,15
0,34 mm²: 7 x 0,254

Aderisolation:PVC

Aderfarben:DIN 47100 (optional)

Verseilung:in Lagen

Bewicklung:Polyester-Folie

Gesamtschirm:Kupfer-Geflecht verzinnt
opt. Bedeckung: ca. 85 %

Mantel:Spezial-PVC

Mantelfarbe:grau, ähnlich RAL 7001 (optional)

Bedruckung:optional

Technische Daten

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:0,25 mm²: max 79 Ohm/km
0,34 mm²: max 53 Ohm/km

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:8 x / 15 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Prüfspannung A/A:1500 V

Prüfspannung A/S:1000 V

Bemerkung

auch in ungeschirmter bzw. halogenfreier Ausführung
vorhanden, bzw. verzinntem Leiter (LiYCY vz)

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 0,25 14,1 4,30 04070202
3 0,25 15,3 4,40 04070203
4 0,25 19,6 4,80 04070204
5 0,25 25 5,30 04070205
6 0,25 27,9 5,70 04070206
7 0,25 30,4 5,70 04070207
8 0,25 32,8 6,20 04070208
10 0,25 46,2 7,00 04070210
12 0,25 51 7,30 04070212
14 0,25 56,1 7,70 04070214
15 0,25 58,5 7,80 04070215
16 0,25 68,8 8,10 04070216
18 0,25 69,6 8,50 04070218
20 0,25 77,9 8,90 04070220
21 0,25 80,5 8,90 04070221
24 0,25 94 10,50 04070224
25 0,25 96,1 10,50 04070225
27 0,25 99,3 10,60 04070227
28 0,25 101,8 10,70 04070228
32 0,25 112 11,10 04070232
36 0,25 122,7 11,70 04070236
40 0,25 133,5 12,10 04070240
42 0,25 138,5 12,40 04070242
50 0,25 161,2 14,20 04070250
52 0,25 167 14,20 04070252
61 0,25 192 15,00 04070261

2 0,34 17,6 4,70 04070302
3 0,34 21,2 4,90 04070303
4 0,34 24,7 5,40 04070304
5 0,34 30,8 5,80 04070305
6 0,34 34,4 6,30 04070306
7 0,34 37,9 6,40 04070307
8 0,34 49,8 6,90 04070308
10 0,34 57,1 7,80 04070310
12 0,34 66,6 8,20 04070312
16 0,34 85 9,00 04070316
18 0,34 90,9 9,50 04070318
20 0,34 105,3 10,50 04070320
21 0,34 108,7 10,50 04070321
24 0,34 117,1 11,60 04070324
27 0,34 134,2 11,80 04070327
30 0,34 141,4 12,20 04070330
32 0,34 148,5 12,50 04070332
36 0,34 165,9 13,20 04070336
40 0,34 179,7 14,10 04070340
48 0,34 212,8 15,50 04070348
50 0,34 224,1 15,90 04070350
52 0,34 231,2 15,90 04070352
61 0,34 268 16,80 04070361
