Produktinformationen

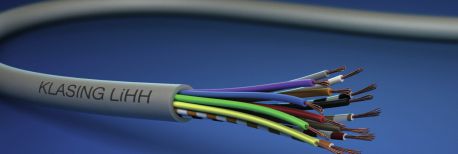

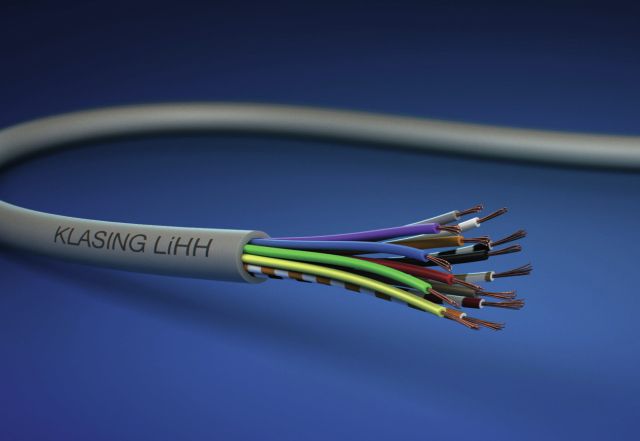

LiHH(2)

ungeschirmte halogenfreie Elektronikleitung
auch mit UL-Approbation möglich (siehe UL-/CSA-Kabel)

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und
Regeltechnik

Aufbau

Leiter:Kupferlitze blankweich

Leiteraufbau:0,09 mm²: 7 x 0,127
0,14 mm²: 18 x 0,10
0,25 mm²: 14 x 0,15
0,34 mm²: 7 x 0,254
0,50 mm²: Klasse 5 / class 5
0,75 mm²: Klasse 5 / class 5

Aderisolation:HFFR-Mischung (halogenfrei)

Aderfarben:DIN 47100 (optional)

Verseilung:in Lagen

Mantel:HFFR-Mischung (Type 2)

Mantelfarbe:grau, ähnlich RAL 7032 (optional)

Bedruckung:optional

Technische Daten

Prüfspannung:1200 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:nach VDE 0295

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-40°C bis +80°C

Temperaturbereich in Bewegung:-20°C bis +80°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2 / IEC 60332-3-25

Bemerkung

geringe Rauchentwicklung im Brandfall
keine korrosiven Brandgase (IEC 60754-2)
halogenfrei (IEC 60754-1)
auch andere Aderzahlen und Querschnitte möglich

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 0,09 1,8 2,80 06028002
3 0,09 2,7 2,90 06028003
4 0,09 3,6 3,10 06028004
5 0,09 4,5 3,30 06028005
6 0,09 5,4 3,60 06028006
10 0,09 9 4,70 06028010
12 0,09 10,8 4,90 06028012

2 0,14 2,8 3,10 06028102
3 0,14 4,2 3,20 06028103
4 0,14 5,6 3,40 06028104
5 0,14 7 3,70 06028105
7 0,14 9,8 4,40 06028107
12 0,14 16,8 5,60 06028112

2 0,25 5 3,60 06028302
3 0,25 7,5 3,70 06028303
4 0,25 10 4,40 06028304
5 0,25 12,5 4,80 06028305
6 0,25 15 5,30 06028306
10 0,25 25 6,30 06028310
12 0,25 30 6,70 06028312

2 0,35 7 4,20 06028402
3 0,35 10,5 4,30 06028403
4 0,35 14 4,70 06028404
5 0,35 17,5 5,20 06028405
7 0,35 24,5 5,60 06028407
10 0,35 35 6,80 06028410
12 0,35 42 7,10 06028412

2 0,5 10 4,80 06028502
3 0,5 15 5,10 06028503
4 0,5 20 5,40 06028504
5 0,5 25 6,00 06028505
7 0,5 35 6,60 06028507
10 0,5 50 7,90 06028510
12 0,5 60 8,40 06028512

2 0,75 15 5,30 06028602
3 0,75 22,5 5,40 06028603
4 0,75 30 6,00 06028604
5 0,75 37,5 6,50 06028605
7 0,75 52,5 7,20 06028607
10 0,75 75 8,80 06028610
12 0,75 90 9,20 06028612
