Produktinformationen

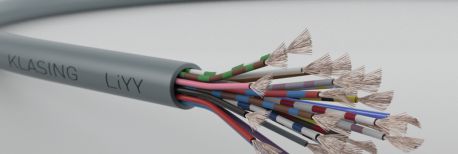

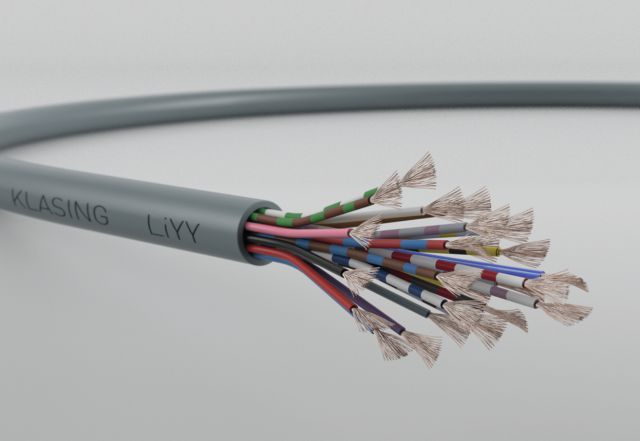

LiYY 0,50 mm² und 0,75 mm²

ungeschirmte Elektronikleitung

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupferlitze blankweich

Leiteraufbau:Klasse 5 (nach VDE 0295 / IEC 60228)

Aderisolation:PVC

Aderfarben:DIN 47100 (optional)

Verseilung:in Lagen

Mantel:Spezial-PVC

Mantelfarbe:grau, ähnlich RAL 7001 (optional)

Bedruckung:optional

Technische Daten

Prüfspannung:2000 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:0,50 mm²: max 39 Ohm/km
0,75 mm²: max 26 Ohm/km

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Bemerkung

auch in geschirmter Ausführung vorhanden

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 0,50 10 4,70 06070402
3 0,50 15 4,80 06070403
4 0,50 20 5,30 06070404
5 0,50 25 5,80 06070405
6 0,50 30 6,40 06070406
7 0,50 35 6,40 06070407
8 0,50 40 6,90 06070408
10 0,50 50 7,90 06070410
12 0,50 60 8,40 06070412
16 0,50 80 9,90 06070416
18 0,50 90 10,50 06070418
20 0,50 100 11,00 06070420
21 0,50 105 11,00 06070421
24 0,50 120 12,40 06070424
25 0,50 125 12,40 06070425
27 0,50 135 12,60 06070427
30 0,50 150 13,40 06070430
32 0,50 160 13,80 06070432
36 0,50 180 14,40 06070436
40 0,50 200 14,90 06070440
44 0,50 220 16,30 06070444
48 0,50 240 16,50 06070448
50 0,50 250 16,80 06070450
52 0,50 260 16,80 06070452


2 0,75 15 5,30 06070502
3 0,75 22,5 5,60 06070503
4 0,75 30 6,10 06070504
5 0,75 37,5 6,70 06070505
6 0,75 45 7,30 06070506
7 0,75 52,5 7,30 06070507
8 0,75 60 7,90 06070508
10 0,75 75 9,80 06070510
12 0,75 90 10,30 06070512
14 0,75 105 10,80 06070514
16 0,75 120 11,40 06070516
18 0,75 135 12,10 06070518
21 0,75 157 12,70 06070521
24 0,75 180 14,60 06070524
27 0,75 202,5 14,90 06070527
40 0,75 300 17,20 06070540
