Produktinformationen

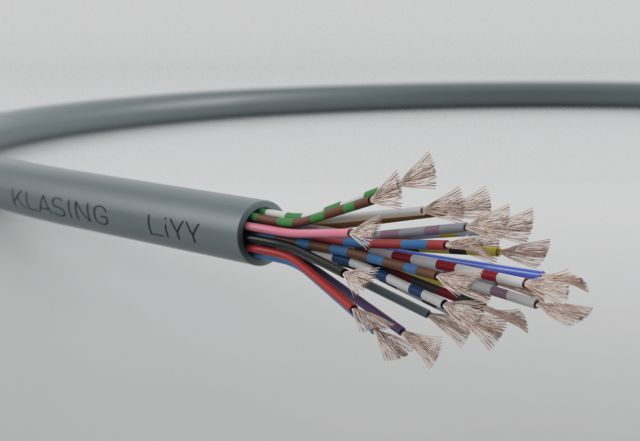

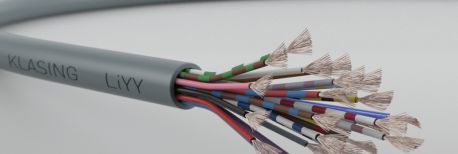

LiYY 1,0 mm² und 1,5 mm²

ungeschirmte Elektronikleitung

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupferlitze blankweich

Leiteraufbau:Klasse 5 (nach VDE 0295 / IEC 60228)

Aderisolation:PVC

Aderfarben:DIN 47100 (optional)

Verseilung:in Lagen

Mantel:Spezial-PVC

Mantelfarbe:grau, ähnlich RAL 7001 (optional)

Bedruckung:optional

Technische Daten

Prüfspannung:2000 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:1,0 mm²: max 19,5 Ohm/km
1,5 mm²: max 13,3 Ohm/km

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Bemerkung

auch in geschirmter Ausführung vorhanden

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 1,0 20 5,50 06070602
3 1,0 30 5,80 06070603
4 1,0 40 6,30 06070604
5 1,0 50 6,90 06070605
6 1,0 60 7,60 06070606
7 1,0 70 7,70 06070607
8 1,0 80 8,30 06070608
10 1,0 100 10,10 06070610
12 1,0 120 10,70 06070612
14 1,0 140 11,20 06070614
16 1,0 160 11,80 06070616
18 1,0 180 12,60 06070618
21 1,0 210 13,60 06070621
24 1,0 240 15,20 06070624
25 1,0 250 15,20 06070625
27 1,0 270 15,40 06070627


2 1,5 30 6,30 06070702
3 1,5 45 6,60 06070703
4 1,5 60 7,20 06070704
5 1,5 75 7,90 06070705
6 1,5 90 8,70 06070706
7 1,5 105 8,80 06070707
8 1,5 120 9,90 06070708
10 1,5 150 11,30 06070710
12 1,5 180 11,90 06070712
16 1,5 240 13,60 06070716
21 1,5 315 15,10 06070721
