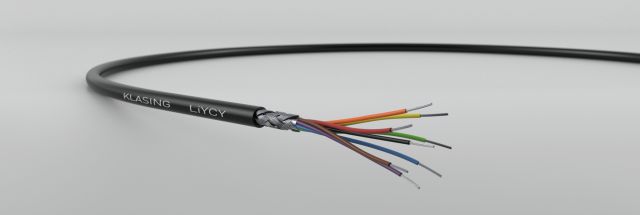

LiYCY vz 0,25 mm² und 0,34 mm²
geschirmte Elektronikleitung
Verwendung
als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik
Aufbau
Leiter:Kupferlitze verzinnt
Leiteraufbau:0,25 mm²: 14 x 0,15
0,34 mm²: 7 x 0,254
Aderisolation:PVC
Aderfarben:DIN 47100 (optional)
Verseilung:in Lagen
Bewicklung:Polyester-Folie
Gesamtschirm:Kupfer-Geflecht verzinnt
opt. Bedeckung: ca. 85 %
Mantel:Spezial-PVC
Mantelfarbe:grau, ähnlich RAL 7001 (optional)
Bedruckung:optional
Technische Daten
Isolationswiderstand:min 20 MOhm*km
Leiterwiderstand:0,25 mm²: max 80 Ohm/km
0,34 mm²: max 55 Ohm/km
Betriebsspannung:max 300 V
Temperaturbereich in Ruhe:-30°C bis +70°C
Temperaturbereich in Bewegung:-10°C bis +70°C
Biegeradius einmalig/mehrmalig:8 x / 15 x Aussendurchmesser
Flammwidrigkeit:IEC 60332-1-2
Prüfspannung A/A:1500 V
Prüfspannung A/S:1000 V
Bemerkung
auch in ungeschirmter bzw. halogenfreier Ausführung
vorhanden, bzw. blanker Leiter
| Adern | Querschnitt (mm²) |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 1 | 0,25 | 7,7 | 2,60 | 04071201 |
| 2 | 0,25 | 14,1 | 4,30 | 04071202 |
| 3 | 0,25 | 15,3 | 4,40 | 04071203 |
| 4 | 0,25 | 19,6 | 4,80 | 04071204 |
| 5 | 0,25 | 25 | 5,30 | 04071205 |
| 6 | 0,25 | 27,9 | 5,70 | 04071206 |
