Produktinformationen

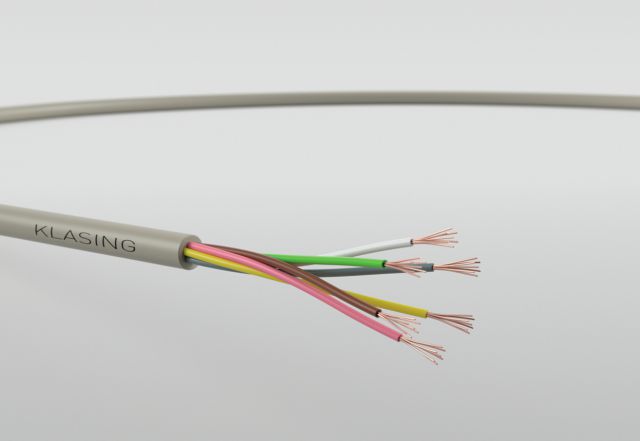

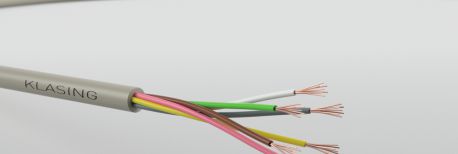

LiYY 0,25 mm² und 0,34 mm²

ungeschirmte Elektronikleitung

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupferlitze blankweich

Leiteraufbau:0,25 mm²: 14 x 0,15
0,34 mm²: 7 x 0,254

Aderisolation:PVC

Aderfarben:DIN 47100 (optional)

Verseilung:in Lagen

Mantel:Spezial-PVC

Mantelfarbe:grau, ähnlich RAL 7032 (optional)

Bedruckung:optional

Technische Daten

Prüfspannung:1500 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:0,25 mm²: max 79 Ohm/km
0,34 mm²: max 53 Ohm/km

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Bemerkung

auch in geschirmter Ausführung vorhanden

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 0,25 5 3,80 06070202
3 0,25 7,5 3,90 06070203
4 0,25 10 4,30 06070204
5 0,25 12,5 4,80 06070205
6 0,25 15 5,20 06070206
7 0,25 17,5 5,20 06070207
10 0,25 25 6,40 06070210
12 0,25 30 6,70 06070212
14 0,25 35 7,10 06070214
16 0,25 40 7,50 06070216
18 0,25 45 7,90 06070218
20 0,25 50 8,30 06070220
21 0,25 52,5 8,30 06070221
24 0,25 60 9,80 06070224
25 0,25 62,5 9,80 06070225
27 0,25 67,5 9,90 06070227
30 0,25 75 10,30 06070230
32 0,25 80 10,50 06070232
37 0,25 92,5 11,20 06070237
40 0,25 100 11,50 06070240
44 0,25 110 12,60 06070244
48 0,25 120 12,70 06070248
50 0,25 125 13,60 06070250
52 0,25 130 13,60 06070252
61 0,25 152,5 14,40 06070261


2 0,34 6,8 4,20 06070302
3 0,34 10,2 4,40 06070303
4 0,34 13,6 4,90 06070304
5 0,34 17 5,30 06070305
6 0,34 20,4 5,80 06070306
7 0,34 23,8 5,90 06070307
8 0,34 27,2 6,30 06070308
9 0,34 30,6 6,80 06070309
10 0,34 34 7,20 06070310
12 0,34 40,8 7,60 06070312
14 0,34 47,6 8,00 06070314
16 0,34 54,4 8,40 06070316
18 0,34 61,2 8,90 06070318
20 0,34 68 9,80 06070320
21 0,34 71,4 9,80 06070321
24 0,34 81,6 11,00 06070324
25 0,34 85 11,00 06070325
27 0,34 91,8 11,20 06070327
30 0,34 102 11,60 06070330
32 0,34 108,8 11,90 06070332
34 0,34 115,6 12,30 06070334
36 0,34 122,4 12,60 06070336
40 0,34 136 13,50 06070340
44 0,34 149,6 14,70 06070344
48 0,34 163,2 14,90 06070348
50 0,34 170 15,30 06070350
52 0,34 176,8 15,30 06070352
61 0,34 207,4 16,20 06070361
