Produktinformationen

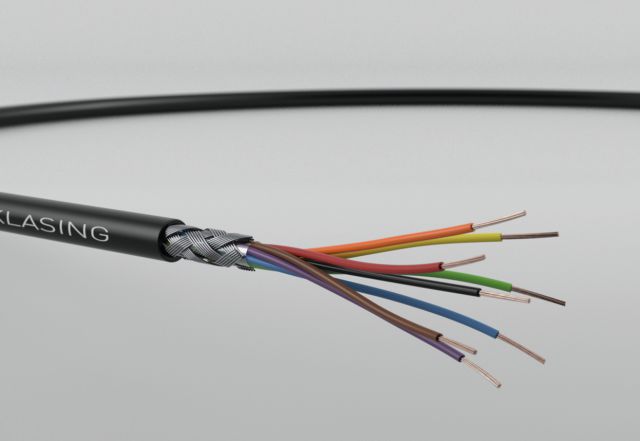

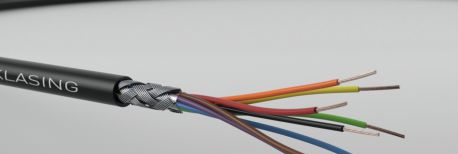

LiHCH(2)

geschirmte halogenfreie Elektronikleitung
auch mit UL-Approbation möglich (siehe UL-/CSA-Kabel)

Verwendung

als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupferlitze blankweich

Leiteraufbau:0,09 mm²: 7 x 0,127
0,14 mm²: 18 x 0,10
0,25 mm²: 14 x 0,15
0,34 mm²: 7 x 0,254
0,50 mm²: Klasse 5 / class 5
0,75 mm²: Klasse 5 / class 5

Aderisolation:HFFR-Mischung (halogenfrei)

Aderfarben:DIN 47100 (optional)

Verseilung:in Lagen

Bewicklung:Polyester-Folie

Gesamtschirm:Kupfer-Geflecht verzinnt
opt. Bedeckung: ca. 85 %

Mantel:HFFR-Mischung (Type 2)

Mantelfarbe:schwarz, RAL 9005 (optional)

Bedruckung:optional

Technische Daten

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:0,09 mm²: max 215 Ohm/km
0,14 mm²: max 135 Ohm/km

Betriebsspannung:max 300 V

Temperaturbereich in Ruhe:-40°C bis +80°C

Temperaturbereich in Bewegung:-20°C bis +80°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2 / IEC 60332-3-25

Bemerkung

geringe Rauchentwicklung im Brandfall
keine korrosiven Brandgase (IEC 60754-2)
halogenfrei (IEC 60754-1)
auch andere Aderzahlen und Querschnitte möglich

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 0,09 8,4 3,30 04028002
3 0,09 9,5 3,40 04028003
4 0,09 13,6 3,60 04028004
5 0,09 14,7 3,80 04028005
7 0,09 16,7 4,10 04028007
10 0,09 22,9 5,20 04028010

2 0,14 12,9 3,60 04028102
3 0,14 14,4 3,70 04028103
4 0,14 15,9 3,90 04028104
5 0,14 17,6 4,20 04028105
7 0,14 24 4,90 04028107
10 0,14 35 5,80 04028110
18 0,14 47,5 6,90 04028118
62 0,14 139 11,30 04028162

2 0,25 15,1 4,10 04028302
3 0,25 16,5 4,20 04028303
4 0,25 21 4,90 04028304
5 0,25 24 5,30 04028305
7 0,25 31,6 5,80 04028307
10 0,25 47,8 6,80 04028310
16 0,25 63,3 8,00 04028316
20 0,25 76 8,70 04028320
25 0,25 98,3 9,70 04028325

2 0,35 18 4,70 04028402
3 0,35 22,3 4,80 04028403
4 0,35 25,6 5,20 04028404
5 0,35 31,2 5,60 04028405
6 0,35 40,5 6,00 04028406
7 0,35 44,7 6,10 04028407
8 0,35 48,9 6,50 04028408
10 0,35 59 7,40 04028410
12 0,35 75,4 7,70 04028412
18 0,35 103,7 8,90 04028418
25 0,35 145 10,60 04028425
36 0,35 188 11,80 04028436

2 0,5 29 5,30 04030002
3 0,5 31 5,50 04030003
4 0,5 37,7 5,90 04030004
5 0,5 43,3 6,50 04030005
7 0,5 63 7,20 04030007
10 0,5 76,7 8,60 04030010
12 0,5 95,8 9,00 04030012
20 0,5 153,4 11,10 04030020

2 0,75 33,4 5,70 04030102
3 0,75 39 5,90 04030103
4 0,75 56 6,50 04030104
5 0,75 67,4 7,10 04030105
7 0,75 84,2 7,80 04030107
10 0,75 115,8 9,40 04030110
12 0,75 132,7 9,80 04030112
