Produktinformationen

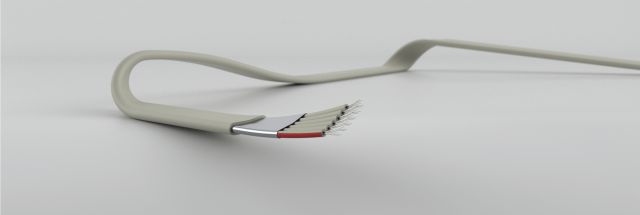

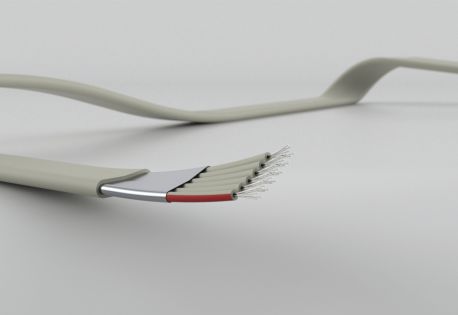

Microflex™ FS R1,27 AWG28

geschirmte Rasterstegleitung 0,09 mm², Raster 1,27 mm

Verwendung

Flachbandleitung für die direkte Weiterverarbeitung
mit Schneid-Klemm-Technik (IDC)

Aufbau

Leiter:Kupfer verzinnt

Leiteraufbau:7 x 0,127 mm

Isolation:Spezial-PVC (105°C)

Farbe:grau, ähnlich RAL 7032

Seitenstreifenfarbe:schwarz (leitfähig)

Rastermaß:1,27 mm

Steghöhe:0,23 mm

Dicke:0,93 mm

Gesamtschirm:Alu-Folie

Mantel:Spezial-PVC (Kabeldicke: ca. 1,80 mm)

Bedruckung:optional

Technische Daten

Prüfspannung:2000 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:max. 216 Ohm/km

Betriebsspannung:300 V

Temperaturbereich in Ruhe:-30°C bis +105°C

Temperaturbereich in Bewegung:-10°C bis +105°C

Biegeradius einmalig/mehrmalig:10 x / 25 x Dicke

Bemerkung

Ader 1 mit leitfähiger Verbindung zum Folienschirm

Adern Cu-Zahl
(kg/km)
Gesamt-Raster
(ca. mm)
Gesamtbreite
(ca. mm)
Artikelnummer

2 (1 + 1) 1,8 1,27 3,10 05040202
3 (2 + 1) 2,7 2,54 4,35 05040203
4 (3 + 1) 3,6 3,81 5,60 05040204
5 (4 + 1) 4,5 5,08 6,90 05040205
6 (5 + 1) 5,4 6,35 8,15 05040206
7 (6 + 1) 6,3 7,62 9,40 05040207
8 (7 + 1) 7,2 8,89 10,70 05040208
10 (9 + 1) 9 11,43 13,25 05040210
12 (11 + 1) 10,8 13,97 15,80 05040212
14 (13 + 1) 12,6 16,51 18,30 05040214
16 (15 + 1) 14,4 19,05 20,85 05040216
18 (17 + 1) 16,2 21,59 23,40 05040218
20 (19 + 1) 18 24,13 25,95 05040220
26 (25 + 1) 23,4 31,75 33,55 05040226
