Produktinformationen

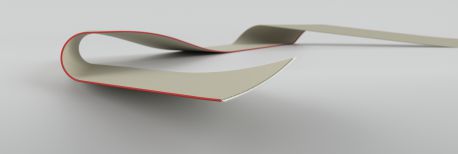

FL R1,27 AWG 26 UL 2651 OVAL

Rasterstegleitung 0,14 mm², Raster 1,27 mm
mit UL AWM, Style 2651 (105°C, 300V) / CSA C22.2 No. 210
"Ovale Form"

Verwendung

Flachbandleitung für die direkte Weiterverarbeitung
mit Schneid-Klemm-Technik (IDC)

Aufbau

Leiter:Kupfer verzinnt

Leiteraufbau:7 x 0,16 mm

Isolation:Spezial-PVC (105°C)

Farbe:grau, ähnlich RAL 7032

Seitenstreifenfarbe:rot

Rastermaß:1,27 mm

Steghöhe:0,23 mm

Dicke:1,05 mm

Bedruckung:gemäß UL / CSA (File- und Style-Nr.)

Technische Daten

Prüfspannung:2000 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:max. 135 Ohm/km

Betriebsspannung:300 V

Temperaturbereich in Ruhe:-30°C bis +105°C
-40°C bis +105°C (ISO 6722)

Temperaturbereich in Bewegung:-10°C bis +105°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Dicke

Flammwidrigkeit:nach UL VW-1 / CSA FT1

Kapazität GSG:ca. 60 pF/m

Wellenwiderstand GSG:ca. 100 Ohm

Bemerkung

runde Form: Klasing-P/N 050272xx

Adern Cu-Zahl
(kg/km)
Gesamt-Raster
(ca. mm)
Gesamtbreite
(ca. mm)
Artikelnummer

2 2,8 1,27 2,54 05087302
3 4,2 2,54 3,81 05087303
4 5,6 3,81 5,08 05087304
6 8,4 6,35 7,62 05087306
8 11,2 8,89 10,16 05087308
9 12,6 10,16 11,43 05087309
10 14 11,43 12,70 05087310
12 16,8 13,97 15,24 05087312
14 19,6 16,51 17,78 05087314
15 21 17,78 19,05 05087315
16 22,4 19,05 20,32 05087316
18 25,2 21,59 22,86 05087318
20 28 24,13 25,40 05087320
24 33,6 29,21 30,48 05087324
25 35 30,48 31,75 05087325
26 36,4 31,75 33,02 05087326
28 39,2 34,29 35,56 05087328
30 42 36,83 38,10 05087330
34 47,6 41,91 43,18 05087334
36 50,4 44,45 45,72 05087336
37 51,8 45,72 46,99 05087337
40 56 49,53 50,80 05087340
50 70 62,23 63,50 05087350
60 84 74,93 76,20 05087360
64 89,6 80,01 81,28 05087364
