Produktinformationen

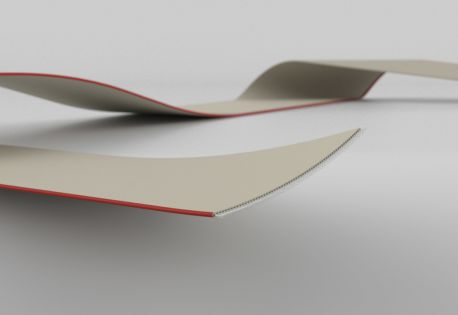

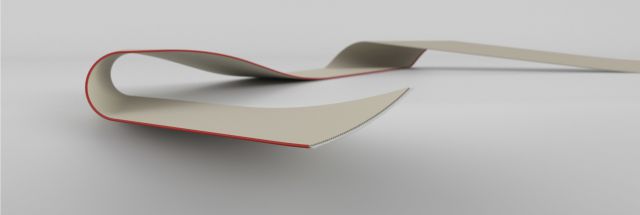

FL R0,635 AWG30 UL 2678 (150V)

Rasterstegleitung 0,06 mm², Raster 0,635 mm
mit UL AWM, Style 2678 (105°C, 150V)

Verwendung

Flachbandleitung für die direkte Weiterverarbeitung
mit Schneid-Klemm-Technik (IDC)

Aufbau

Leiter:Kupfer verzinnt

Leiteraufbau:7 x 0,102 mm

Isolation:Spezial-PVC (105°C)

Farbe:grau, ähnlich RAL 7032

Seitenstreifenfarbe:rot

Rastermaß:0,635 mm

Steghöhe:0,38 mm

Dicke:0,66 mm

Bedruckung:gemäß UL / CSA (File- und Style-Nr.)

Technische Daten

Prüfspannung:1500 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:max. 354 Ohm/km

Betriebsspannung:150 V

Temperaturbereich in Ruhe:-30°C bis +105°C
-40°C bis +105°C (ISO 6722)

Temperaturbereich in Bewegung:-10°C bis +105°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Dicke

Flammwidrigkeit:nach UL VW-1 / CSA FT1

Kapazität GSG:ca. 50 pF/m

Wellenwiderstand GSG:ca. 80 Ohm

Bemerkung

auch in ZGL-Ausführung erhältlich

Adern Cu-Zahl
(kg/km)
Gesamt-Raster
(ca. mm)
Gesamtbreite
(ca. mm)
Artikelnummer

3 1,8 1,27 1,93 05003003
10 6 5,72 6,38 05003010
12 7,2 6,99 7,65 05003012
14 8,4 8,26 8,92 05003014
16 9,6 9,53 10,19 05003016
20 12 10,07 12,72 05003020
26 15,6 15,88 16,54 05003026
30 18 18,42 19,08 05003030
32 19,2 19,69 20,35 05003032
34 20,4 20,96 21,62 05003034
40 24 24,77 25,43 05003040
50 30 31,12 31,78 05003050
64 38,4 40,01 40,67 05003064
68 40,8 42,55 43,21 05003068
80 48 50,17 50,83 05003080
