Produktinformationen

FBL R2,50 AWG26 und AWG24
UL 2651

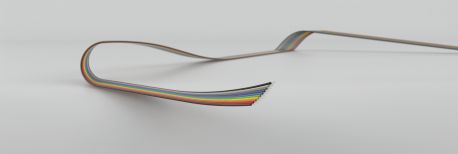

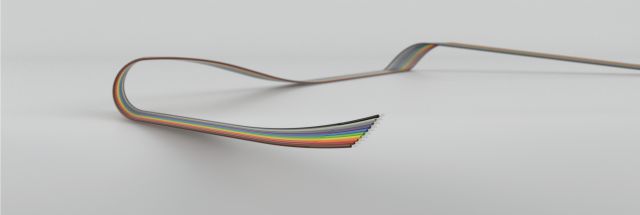

Bunte Rasterstegleitung im Raster 2,50 mm
mit UL AWM, Style 2651 / CSA C22.2 No.210

Verwendung

Flachbandleitung zur Weiterverarbeitung mit
Schneid-Klemm-Technik (IDC)

Aufbau

Leiter:Kupfer verzinnt

Leiteraufbau:AWG 26: 7 x 0,16 mm
AWG 24: 7 x 0,203 mm

Aderisolation:Spezial-PVC (105°C)

Aderfarben:IC-Farbcode (siehe Seite im techn. Anhang)

Isolation:transparentes PVC

Rastermaß:2,50 mm

Steghöhe:0,35 mm

Dicke:AWG 26: 1,40 mm
AWG 24: 1,40 mm

Bedruckung:optional

Technische Daten

Prüfspannung:2000 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:AWG 26: max 135 Ohm/km
AWG 24: max 87 Ohm/km

Betriebsspannung:300 V

Temperaturbereich in Ruhe:-30°C bis +105°C

Temperaturbereich in Bewegung:-10°C bis +105°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Dicke

Flammwidrigkeit:nach UL VW-1 / CSA FT1

Bemerkung

auch mit ZGL-Litze erhältlich (Klasing-P/N: 050257xx und 050258xx)

Adern Cu-Zahl
(kg/km)
Gesamt-Raster
(ca. mm)
Gesamtbreite
(ca. mm)
Artikelnummer

AWG 26:
2 2,8 2,50 3,90 05028702
3 4,2 5,00 6,40 05028703
4 5,6 7,50 8,90 05028704
5 7 10,00 11,40 05028705
6 8,4 12,50 13,90 05028706
7 9,8 15,00 16,40 05028707
8 11,2 17,50 18,90 05028708
10 14 20,00 23,90 05028710
12 16,8 27,50 28,90 05028712
16 22,4 37,50 38,90 05028716
20 28 47,50 48,90 05028720

AWG 24:
2 4,6 2,50 3,90 05015702
3 6,9 5,00 6,40 05015703
4 9,2 7,50 8,90 05015704
5 11,5 10,00 11,40 05015705
6 13,8 12,50 13,90 05015706
7 16,1 15,00 16,40 05015707
8 18,4 17,50 18,90 05015708
10 23 20,00 23,90 05015710
12 16,8 27,50 28,90 05015712
16 36,8 37,50 38,90 05015716
20 46 47,50 48,90 05015720
