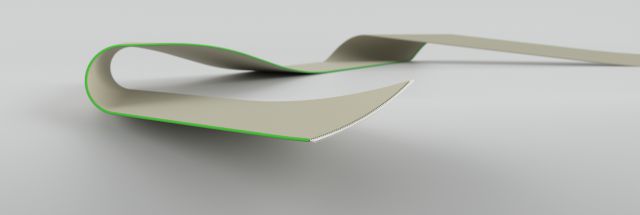

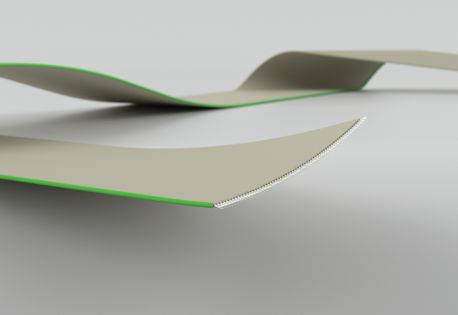

FL-ET R1,27 AWG26
UL 21739 (125°C)
125°C-Rasterstegleitung 0,14 mm²; Raster 1,27 mm;
mit UL AWM, Style 21739 (125°C, 300V)
mit UL AWM, Style 21739 (125°C, 300V)
Verwendung
Flachbandleitung für die direkte Weiterverarbeitung
mit Schneid-Klemm-Technik (IDC)
mit Schneid-Klemm-Technik (IDC)
Aufbau
Leiter:Kupfer verzinnt
Leiteraufbau:7 x 0,16 mm
Isolation:TPE-ET-Spezial
Farbe:grau, ähnlich RAL 7032
Seitenstreifenfarbe:grün (optional)
Rastermaß:1,27 mm
Steghöhe:0,23 mm
Dicke:1,00 mm
Bedruckung:gemäß UL (File- und Style-Nr.)
Technische Daten
Prüfspannung:1500 V
Isolationswiderstand:min 20 MOhm*km
Leiterwiderstand:max. 138 Ohm/km
Betriebsspannung:300 V
Temperaturbereich in Ruhe:-60°C bis +125°C
Temperaturbereich in Bewegung:-40°C bis +125°C
Biegeradius einmalig/mehrmalig:5 x / 15 x Dicke
Flammwidrigkeit:nach UL 1581 (Horizontal Flame Test)
Bemerkung
für 125°C Dauereinsatztemperatur !
| Adern | Cu-Zahl (kg/km) |
Gesamt-Raster (ca. mm) |
Gesamtbreite (ca. mm) |
Artikelnummer |
|---|---|---|---|---|
| 2 | 2,8 | 1,27 | 2,27 | 05009637 |
| 3 | 4,2 | 2,54 | 3,54 | 05009638 |
| 4 | 5,6 | 3,81 | 4,81 | 05009610 |
| 6 | 8,4 | 6,35 | 7,35 | 05009611 |
| 8 | 11,2 | 8,89 | 9,89 | 05009639 |
| 10 | 14 | 11,43 | 12,43 | 05009612 |
| 12 | 16,8 | 13,97 | 14,97 | 05009613 |
