Produktinformationen

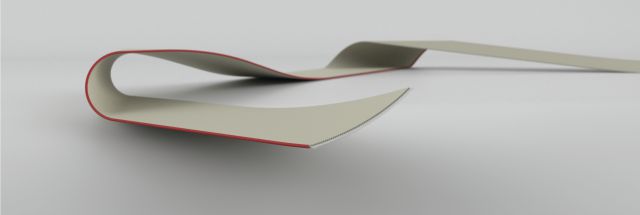

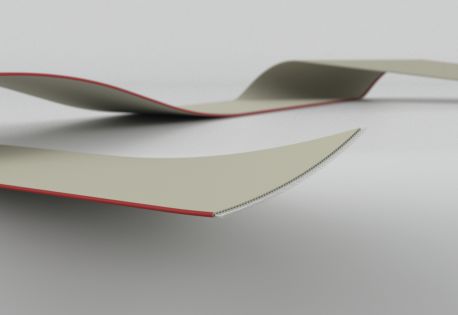

FL R1,00 AWG28 UL 2651

Rasterstegleitung 0,09 mm², Raster 1,00 mm
mit UL AWM, Style 2651 (105°C, 300V) /
CSA C22.2 No. 210

Verwendung

Flachbandleitung für die direkte Weiterverarbeitung
mit Schneid-Klemm-Technik (IDC)

Aufbau

Leiter:Kupfer verzinnt

Leiteraufbau:7 x 0,127 mm

Isolation:Spezial-PVC (105°C)

Farbe:grau, ähnlich RAL 7032

Seitenstreifenfarbe:rot

Rastermaß:1,00 mm

Steghöhe:0,23 mm

Dicke:0,90 mm

Bedruckung:gemäß UL / CSA (File- und Style-Nr.)

Technische Daten

Prüfspannung:2000 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:max. 216 Ohm/km

Betriebsspannung:300 V

Temperaturbereich in Ruhe:-30°C bis +105°C
-40°C bis +105°C (ISO 6722)

Temperaturbereich in Bewegung:-10°C bis +105°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Dicke

Flammwidrigkeit:nach UL VW-1 / CSA FT1

Kapazität GSG:ca. 70 pF/m

Wellenwiderstand GSG:ca. 90 Ohm

Bemerkung

auch in ZGL-Ausführung erhältlich (Klasing-P/N: 050121xx)

Adern Cu-Zahl
(kg/km)
Gesamt-Raster
(ca. mm)
Gesamtbreite
(ca. mm)
Artikelnummer

2 1,8 1,00 1,90 05011102
6 5,4 5,00 5,90 05011106
8 7,2 7,00 7,90 05011108
10 9 9,00 9,90 05011110
12 10,8 11,00 11,90 05011112
16 14,4 15,00 15,90 05011116
20 18 19,00 19,90 05011120
24 21,6 23,00 23,90 05011124
26 23,4 25,00 25,90 05011126
30 27 29,00 29,90 05011130
34 30,6 33,00 33,90 05011134
40 36 39,00 39,90 05011140
44 39,6 43,00 43,90 05011144
50 45 49,00 49,90 05011150
68 61,2 67,00 67,90 05011168
