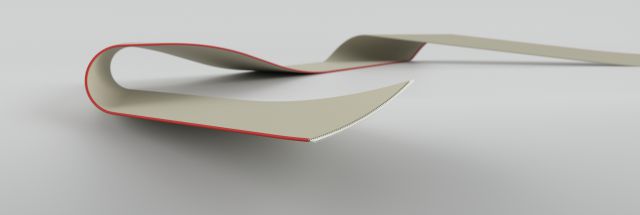

FL / FL-ZGL R1,27 AWG26
UL 2651
Rasterstegleitung 0,14 mm², Raster 1,27 mm
mit UL AWM, Style 2651 (105°C, 300V) / CSA C22.2 No.210
mit UL AWM, Style 2651 (105°C, 300V) / CSA C22.2 No.210
Verwendung
Flachbandleitung für die direkte Weiterverarbeitung
mit Schneid-Klemm-Technik (IDC)
mit Schneid-Klemm-Technik (IDC)
Aufbau
Leiter:Kupfer verzinnt
Leiteraufbau:7 x 0,16 mm
Isolation:Spezial-PVC (105°C)
Farbe:grau, ähnlich RAL 7032
Seitenstreifenfarbe:rot
Rastermaß:1,27 mm
Steghöhe:0,23 mm
Dicke:1,00 mm
Bedruckung:gemäß UL / CSA (File- und Style-Nr.)
Technische Daten
Prüfspannung:2000 V
Isolationswiderstand:min 20 MOhm*km
Leiterwiderstand:max. 135 Ohm/km
max. 145 Ohm/km (ZGL)
Betriebsspannung:300 V
Temperaturbereich in Ruhe:-30°C bis +105°C
-40°C bis +105°C (ISO 6722)
Temperaturbereich in Bewegung:-10°C bis +105°C
Biegeradius einmalig/mehrmalig:5 x / 15 x Dicke
Flammwidrigkeit:nach UL VW-1 / CSA FT1
Kapazität GSG:ca. 60 pF/m
Wellenwiderstand GSG:ca. 100 Ohm
Bemerkung
auch in ovaler Form erhältlich (Klasing-P/N: 050873xx)
| Adern | Cu-Zahl (kg/km) |
Gesamt-Raster (ca. mm) |
Gesamtbreite (ca. mm) |
Artikelnummer |
|---|---|---|---|---|
| 2 | 2,8 | 1,27 | 2,27 | 05027702 |
| 3 | 4,2 | 2,54 | 3,54 | 05027703 |
| 4 | 5,6 | 3,81 | 4,81 | 05027704 |
| 6 | 8,4 | 6,35 | 7,35 | 05027706 |
| 8 | 11,2 | 8,89 | 9,89 | 05027708 |
| 10 | 14 | 10,16 | 11,16 | 05027710 |
| 12 | 16,8 | 11,43 | 12,43 | 05027712 |
| 14 | 19,6 | 16,51 | 17,51 | 05027714 |
| 15 | 21 | 17,78 | 18,78 | 05027715 |
| 16 | 22,4 | 19,05 | 20,05 | 05027716 |
| 20 | 28 | 24,13 | 25,13 | 05027720 |
| 26 | 36,4 | 31,75 | 32,75 | 05027726 |
| 34 | 47,6 | 41,91 | 42,91 | 05027734 |
| 40 | 56 | 49,53 | 50,53 | 05027740 |
| 44 | 61,6 | 54,61 | 55,61 | 05027744 |
| 50 | 70 | 62,23 | 63,23 | 05027750 |
| 60 | 84 | 74,93 | 75,93 | 05027760 |
| 2 (ZGL) | 2,8 | 1,27 | 2,27 | 05027802 |
| 3 (ZGL) | 4,2 | 2,54 | 3,54 | 05027803 |
| 4 (ZGL) | 5,6 | 4,81 | 5,81 | 05027804 |
| 6 (ZGL) | 8,4 | 6,35 | 7,35 | 05027806 |
| 8 (ZGL) | 11,2 | 8,89 | 9,89 | 05027808 |
| 10 (ZGL) | 14 | 11,43 | 12,43 | 05027810 |
| 16 (ZGL) | 22,4 | 19,05 | 20,05 | 05027816 |
