Produktinformationen

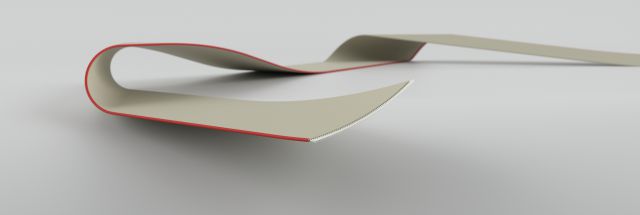

FL R1,27 AWG28 UL 2651 OVAL

Rasterstegleitung 0,09 mm², Raster 1,27 mm
mit UL AWM, Style 2651 (105°C, 300V) / CSA C22.2 No. 210
"Ovale Form"

Verwendung

Flachbandleitung für die direkte Weiterverarbeitung
mit Schneid-Klemm-Technik (IDC)

Aufbau

Leiter:Kupfer verzinnt

Leiteraufbau:7 x 0,127 mm

Isolation:Spezial-PVC (105°C)

Farbe:grau, ähnlich RAL 7032

Seitenstreifenfarbe:rot

Rastermaß:1,27 mm

Steghöhe:0,23 mm

Dicke:0,93 mm

Bedruckung:gemäß UL / CSA (File- und Style-Nr.)

Technische Daten

Prüfspannung:2000 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:max. 216 Ohm/km

Betriebsspannung:300 V

Temperaturbereich in Ruhe:-30°C bis +105°C
-40°C bis +105°C (ISO 6722)

Temperaturbereich in Bewegung:-10°C bis +105°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Dicke

Flammwidrigkeit:nach UL VW-1 / CSA FT1

Kapazität GSG:ca. 55 pF/m

Wellenwiderstand GSG:ca. 100 Ohm

Bemerkung

runde Form: Klasing-P/N 050066xx

Adern Cu-Zahl
(kg/km)
Gesamt-Raster
(ca. mm)
Gesamtbreite
(ca. mm)
Artikelnummer

2 1,8 1,27 2,54 05087202
3 2,7 2,54 3,81 05087203
4 3,6 3,81 5,08 05087204
6 5,4 6,35 7,62 05087206
8 7,2 8,89 10,16 05087208
9 8,1 10,16 11,43 05087209
10 9 11,43 12,70 05087210
12 10,8 13,97 15,24 05087212
14 12,6 16,51 17,78 05087214
15 13,5 17,78 19,05 05087215
16 14,4 19,05 20,32 05087216
18 16,2 21,59 22,86 05087218
20 18 24,13 25,40 05087220
24 21,6 29,21 30,48 05087224
25 22,5 30,48 31,75 05087225
26 23,4 31,75 33,02 05087226
28 25,2 34,29 35,56 05087228
30 27 36,83 38,10 05087230
34 30,6 41,91 43,18 05087234
36 32,4 44,45 45,72 05087236
37 33,3 45,72 46,99 05087237
40 36 49,53 50,80 05087240
50 45 62,23 63,50 05087250
60 54 74,93 76,20 05087260
64 57,6 80,01 81,28 05087264
