Produktinformationen

FL R2,50 AWG26 und AWG24
UL 2651

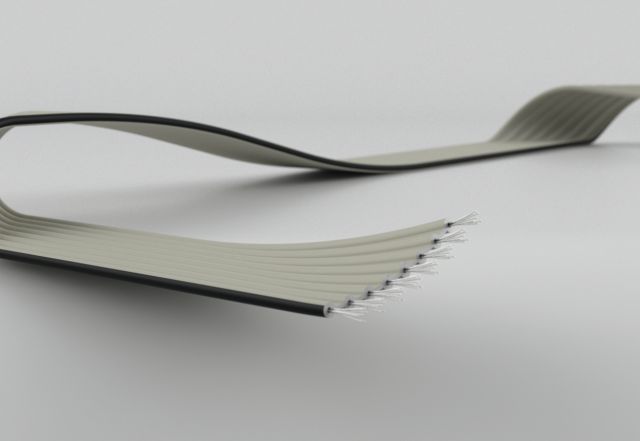

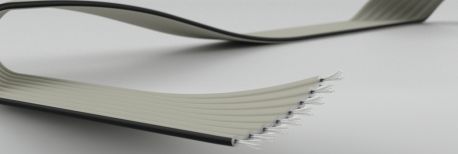

Rasterstegleitung, Raster 2,50 mm
mit UL AWM, Style 2651 (105°C, 300V) /
CSA C22.2 No. 210

Verwendung

Flachbandleitung für die direkte Weiterverarbeitung
mit Schneid-Klemm-Technik (IDC)

Aufbau

Leiter:Kupfer verzinnt

Leiteraufbau:AWG 26: 7 x 0,16 mm
AWG 24: 7 x 0,203 mm

Isolation:Spezial-PVC (105°C)

Farbe:grau, ähnlich RAL 7032

Seitenstreifenfarbe:schwarz

Rastermaß:2,50 mm

Steghöhe:0,35 mm

Dicke:AWG 26: 1,35 mm
AWG 24: 1,35 mm

Bedruckung:gemäß UL / CSA (File- und Style-Nr.)

Technische Daten

Prüfspannung:2000 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:AWG 26: max. 135 Ohm/km
AWG 24: max. 87 Ohm/km

Betriebsspannung:300 V

Temperaturbereich in Ruhe:-30°C bis +105°C
-40°C bis +105°C (ISO 6722)

Temperaturbereich in Bewegung:-10°C bis +105°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Dicke

Flammwidrigkeit:nach UL VW-1 / CSA FT1

Bemerkung

auch mit ZGL-Litze erhältlich (Klasing-P/N: 050252xx und 050253xx)

Adern Cu-Zahl
(kg/km)
Gesamt-Raster
(ca. mm)
Gesamtbreite
(ca. mm)
Artikelnummer

AWG 26:
2 2,8 2,50 3,85 05013402
3 4,2 5,00 6,35 05013403
4 5,6 7,50 8,85 05013404
5 7 10,00 11,35 05013405
6 8,4 12,50 13,85 05013406
7 9,8 15,00 16,35 05013407
8 11,2 17,50 18,85 05013408
9 12,6 20,00 21,35 05013409
10 14 22,50 23,85 05013410
11 15,4 25,00 26,35 05013411
12 16,8 27,50 28,85 05013412
13 18,2 30,00 31,35 05013413
14 19,6 32,50 33,85 05013414
15 21 35,00 36,35 05013415
16 22,4 37,50 38,85 05013416
19 26,6 45,00 46,35 05013419
20 28 47,50 48,85 05013420



AWG 24:
2 4,6 2,50 3,85 05015402
3 6,9 5,00 6,35 05015403
4 9,2 7,50 8,85 05015404
5 11,5 10,00 11,35 05015405
6 13,8 12,50 13,85 05015406
7 16,1 15,00 16,35 05015407
8 18,4 17,50 18,85 05015408
9 20,7 20,00 21,35 05015409
10 23 22,50 23,85 05015410
11 25,3 25,00 26,35 05015411
12 27,6 27,50 28,85 05015412
13 29,9 30,00 31,35 05015413
14 32,2 32,50 33,85 05015414
15 34,5 35,00 36,35 05015415
16 36,8 37,50 38,85 05015416
19 43,7 45,00 46,35 05015419
20 46 47,50 48,85 05015420
