Produktinformationen

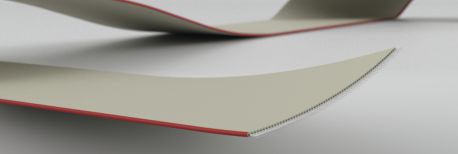

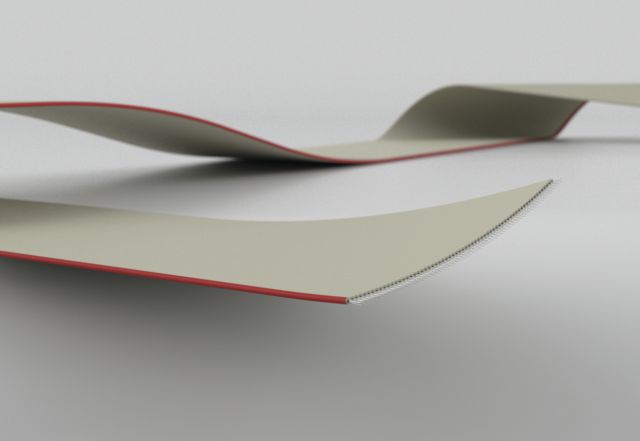

FL / FL-ZGL R1,27 AWG28
UL 2651

Rasterstegleitung 0,09 mm², Raster 1,27 mm
mit UL AWM, Style 2651 (105°C, 300V) / CSA C22.2 No. 210

Verwendung

Flachbandleitung für die direkte Weiterverarbeitung
mit Schneid-Klemm-Technik (IDC)

Aufbau

Leiter:Kupfer verzinnt

Leiteraufbau:7 x 0,127 mm

Isolation:Spezial-PVC (105°C)

Farbe:grau, ähnlich RAL 7032

Seitenstreifenfarbe:rot

Rastermaß:1,27 mm

Steghöhe:0,23 mm

Dicke:0,93 mm

Bedruckung:gemäß UL / CSA (File- und Style-Nr.)

Technische Daten

Prüfspannung:2000 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:max. 216 Ohm/km
max. 230 Ohm/km (ZGL)

Betriebsspannung:300 V

Temperaturbereich in Ruhe:-30°C bis +105°C
-40°C bis +105°C (ISO 6722)

Temperaturbereich in Bewegung:-10°C bis +105°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Dicke

Flammwidrigkeit:nach UL VW-1 / CSA FT1

Kapazität GSG:ca. 55 pF/m

Wellenwiderstand GSG:ca. 100 Ohm

Bemerkung

auch in ovaler Form erhältlich (Klasing-P/N: 050872xx)

Adern Cu-Zahl
(kg/km)
Gesamt-Raster
(ca. mm)
Gesamtbreite
(ca. mm)
Artikelnummer

2 1,8 1,27 2,20 05006602
4 3,6 3,81 4,74 05006604
6 5,4 6,35 7,28 05006606
8 7,2 8,89 9,82 05006608
9 8,1 10,16 11,09 05006609
10 9 11,43 12,36 05006610
12 10,8 13,97 14,90 05006612
14 12,6 16,51 17,44 05006614
15 13,5 17,78 18,71 05006615
16 14,4 19,05 19,98 05006616
18 16,2 21,59 22,52 05006618
20 18 24,13 25,06 05006620
24 21,6 29,21 30,14 05006624
25 22,5 30,48 31,41 05006625
26 23,4 31,75 32,68 05006626
28 25,2 34,29 35,22 05006628
30 27 36,83 37,76 05006630
34 30,6 41,91 42,84 05006634
36 32,4 44,45 45,38 05006636
37 33,3 45,72 46,65 05006637
40 36 49,53 50,46 05006640
50 45 62,23 63,16 05006650
60 54 74,93 75,86 05006660
64 57,6 80,01 80,94 05006664


2 (ZGL) 1,8 1,27 2,20 05006702
3 (ZGL) 2,7 2,54 3,47 05006703
4 (ZGL) 3,6 3,81 4,74 05006704
5 (ZGL) 4,5 5,08 6,01 05006705
6 (ZGL) 5,4 6,35 7,28 05006706
8 (ZGL) 7,2 8,89 9,82 05006708
10 (ZGL) 9 11,43 12,36 05006710
12 (ZGL) 10,8 13,97 14,90 05006712
14 (ZGL) 12,6 16,51 17,44 05006714
16 (ZGL) 14,4 19,05 19,98 05006716
18 (ZGL) 16,2 21,59 22,52 05006718
20 (ZGL) 18 24,13 25,06 05006720
