Produktinformationen

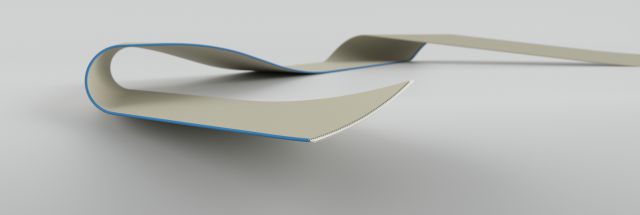

FL-H R0,635 AWG30

halogenfreie Rasterstegleitung 0,06 mm²,
Raster 0,635 mm

Verwendung

Flachbandleitung für die direkte Weiterverarbeitung
mit Schneid-Klemm-Technik (IDC)

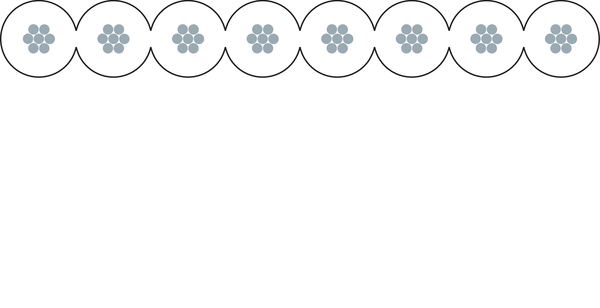

Aufbau

Leiter:Kupfer verzinnt

Leiteraufbau:7 x 0,102 mm

Isolation:halogenfreier Kunststoff (Polyolefin)

Farbe:grau, ähnlich RAL 7032

Seitenstreifenfarbe:blau (optional)

Rastermaß:0,635 mm

Steghöhe:0,25 mm

Dicke:0,66 mm

Bedruckung:nach Kundenwunsch

Technische Daten

Prüfspannung:800 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:max. 354 Ohm/km

Betriebsspannung:30 V

Temperaturbereich in Ruhe:-40°C bis +105°C

Temperaturbereich in Bewegung:-20°C bis +105°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Dicke

Flammwidrigkeit:nach UL 1581 (Horizontal Flame Test)

Kapazität GSG:ca. 60 pF/m

Wellenwiderstand GSG:ca. 75 Ohm

Bemerkung

auch in ZGL-Ausführung erhältlich

Adern Cu-Zahl
(kg/km)
Gesamt-Raster
(ca. mm)
Gesamtbreite
(ca. mm)
Artikelnummer

3 1,8 1,27 1,91 05072003
10 6 5,72 6,36 05072010
12 7,2 6,99 7,63 05072012
14 8,4 8,26 8,90 05072014
16 9,6 9,53 10,17 05072016
20 12 10,07 12,71 05072020
26 15,6 15,88 16,52 05072026
30 18 18,42 19,06 05072030
32 19,2 19,69 20,33 05072032
34 20,4 20,96 21,60 05072034
40 24 24,77 25,41 05072040
50 30 31,12 31,76 05072050
64 38,4 40,01 40,65 05072064
68 40,8 42,55 43,19 05072068
