Produktinformationen

FL R2,00 AWG28 und AWG26
UL 2651

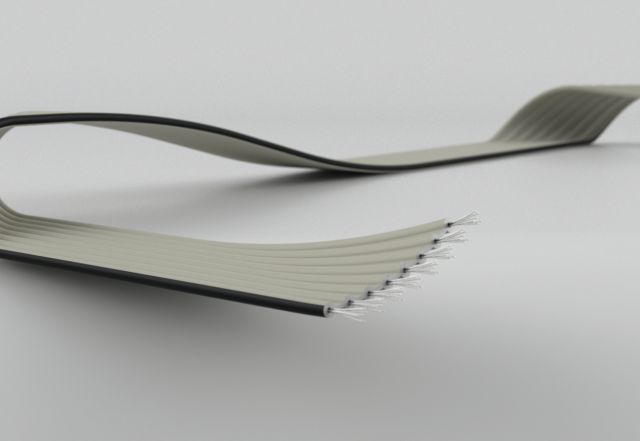

Rasterstegleitung, Raster 2,00 mm
mit UL AWM, Style 2651 (105°C, 300V) /
CSA C22.2 No. 210

Verwendung

Flachbandleitung für die direkte Weiterverarbeitung
mit Schneid-Klemm-Technik (IDC)

Aufbau

Leiter:Kupfer verzinnt

Leiteraufbau:AWG 28: 7 x 0,127 mm
AWG 26: 7 x 0,16 mm

Isolation:Spezial-PVC (105°C)

Farbe:grau, ähnlich RAL 7032

Seitenstreifenfarbe:schwarz

Rastermaß:2,00 mm

Steghöhe:0,35 mm

Dicke:AWG 28: 0,90 mm
AWG 26: 0,95 mm

Bedruckung:gemäß UL / CSA (File- und Style-Nr.)

Technische Daten

Prüfspannung:2000 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:AWG 28: max. 216 Ohm/km
AWG 26: max. 135 Ohm/km

Betriebsspannung:300 V

Temperaturbereich in Ruhe:-30°C bis +105°C
-40°C bis +105°C (ISO 6722)

Temperaturbereich in Bewegung:-10°C bis +105°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Dicke

Flammwidrigkeit:nach UL VW-1 / CSA FT1

Bemerkung

auch mit ZGL-Litze erhältlich (Klasing-P/N: 050083xx und 050143xx)

Adern Cu-Zahl
(kg/km)
Gesamt-Raster
(ca. mm)
Gesamtbreite
(ca. mm)
Artikelnummer

AWG 28:
2 1,8 2,00 2,90 05011302
3 2,7 4,00 4,90 05011303
4 3,6 6,00 6,90 05011304
5 4,5 8,00 8,90 05011305
6 5,4 10,00 10,90 05011306
7 6,3 12,00 12,90 05011307
8 7,2 14,00 14,90 05011308
9 8,1 16,00 16,90 05011309
10 9 18,00 18,90 05011310
11 9,9 20,00 20,90 05011311
12 10,8 22,00 22,90 05011312
13 11,7 24,00 24,90 05011313
14 12,6 26,00 26,90 05011314
15 13,5 28,00 28,90 05011315
20 18 38,00 38,90 05011320



AWG 26:
2 2,8 2,00 2,95 05013302
3 4,2 4,00 4,95 05013303
4 5,6 6,00 6,95 05013304
5 7 8,00 8,95 05013305
6 8,4 10,00 10,95 05013306
7 9,8 12,00 12,95 05013307
8 11,2 14,00 14,95 05013308
9 12,6 16,00 16,95 05013309
10 14 18,00 18,95 05013310
11 15,4 20,00 20,95 05013311
12 16,8 22,00 22,95 05013312
13 18,2 24,00 24,95 05013313
14 19,6 26,00 26,95 05013314
15 21 28,00 28,95 05013315
20 28 38,00 38,95 05013320
