Produktinformationen

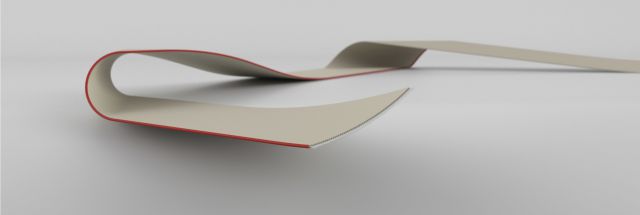

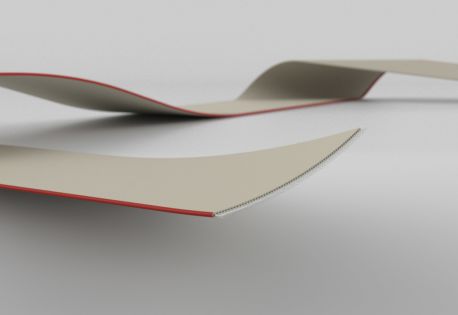

FL R0,635 AWG30 UL 20961 (30V)

Rasterstegleitung 0,06 mm², Raster 0,635 mm
mit UL AWM, Style 20961 (105°C, 30V)

Verwendung

Flachbandleitung für die direkte Weiterverarbeitung
mit Schneid-Klemm-Technik (IDC)

Aufbau

Leiter:Kupfer verzinnt

Leiteraufbau:7 x 0,102 mm

Isolation:Spezial-PVC (105°C)

Farbe:grau, ähnlich RAL 7032

Seitenstreifenfarbe:rot

Rastermaß:0,635 mm

Steghöhe:0,30 mm

Dicke:0,64 mm

Bedruckung:gemäß UL (File- und Style-Nr.)

Technische Daten

Prüfspannung:500 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:max. 354 Ohm/km

Betriebsspannung:30 V

Temperaturbereich in Ruhe:-30°C bis +105°C
-40°C bis +105°C (ISO 6722)

Temperaturbereich in Bewegung:-10°C bis +105°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Dicke

Flammwidrigkeit:nach UL VW-1 / CSA FT1

Kapazität GSG:ca. 50 pF/m

Wellenwiderstand GSG:ca. 80 Ohm

Bemerkung

auch in ZGL-Ausführung erhältlich (Klasing-P/N: 050040xx)

Adern Cu-Zahl
(kg/km)
Gesamt-Raster
(ca. mm)
Gesamtbreite
(ca. mm)
Artikelnummer

3 1,8 1,27 1,91 05003803
10 6 5,72 6,36 05003810
12 7,2 6,99 7,63 05003812
14 8,4 8,26 8,90 05003814
16 9,6 9,53 10,17 05003816
20 12 10,07 12,71 05003820
26 15,6 15,88 16,52 05003826
30 18 18,42 19,06 05003830
32 19,2 19,69 20,33 05003832
34 20,4 20,96 21,60 05003834
40 24 24,77 25,41 05003840
50 30 31,12 31,76 05003850
64 38,4 40,01 40,65 05003864
68 40,8 42,55 43,19 05003868
80 48 50,17 50,81 05003880
