Produktinformationen

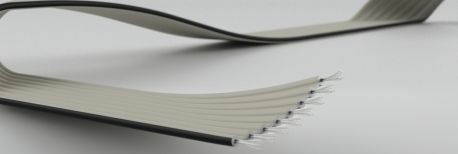

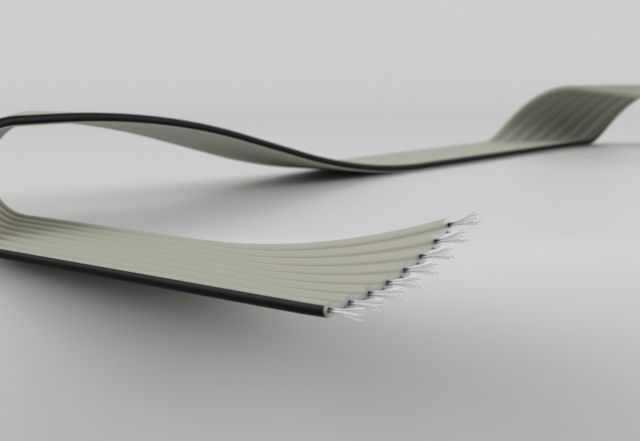

FL R2,54 AWG26, AWG24
und AWG22 UL 2651
Rasterstegleitung, Raster 2,54 mm
mit UL AWM, Style 2651 (105°C, 300V) / CSA C22.2 No. 210
mit UL AWM, Style 2651 (105°C, 300V) / CSA C22.2 No. 210
Verwendung
Flachbandleitung für die direkte Weiterverarbeitung
mit Schneid-Klemm-Technik (IDC)
mit Schneid-Klemm-Technik (IDC)
Aufbau
Leiter:Kupfer verzinnt
Leiteraufbau:AWG 26: 7 x 0,16 mm
AWG 24: 7 x 0,203 mm
AWG 22: 7 x 0,254 mm
Isolation:Spezial-PVC (105°C)
Farbe:grau, ähnlich RAL 7032
Seitenstreifenfarbe:schwarz
Rastermaß:2,54 mm
Steghöhe:0,35 mm
Dicke:AWG 26: 1,40 mm
AWG 24: 1,40 mm
AWG 22: 1,40 mm
Bedruckung:gemäß UL / CSA (File- und Style-Nr.)
Technische Daten
Prüfspannung:2000 V
Isolationswiderstand:min 20 MOhm*km
Leiterwiderstand:AWG 26: max. 135 Ohm/km
AWG 24: max. 87 Ohm/km
AWG 22: max. 56 Ohm/km
Betriebsspannung:300 V
Temperaturbereich in Ruhe:-30°C bis +105°C
-40°C bis +105°C (ISO 6722)
Temperaturbereich in Bewegung:-10°C bis +105°C
Biegeradius einmalig/mehrmalig:5 x / 15 x Dicke
Flammwidrigkeit:nach UL VW-1 / CSA FT1
Bemerkung
auch mit ZGL-Litze erhältlich (Klasing-P/N: 050267xx, 050268xx und 050269xx)
| Adern | Cu-Zahl (kg/km) |
Gesamt-Raster (ca. mm) |
Gesamtbreite (ca. mm) |
Artikelnummer |
|---|---|---|---|---|
| AWG 26: | ||||
| 2 | 2,8 | 2,54 | 3,94 | 05013502 |
| 3 | 4,2 | 5,08 | 6,48 | 05013503 |
| 4 | 5,6 | 7,62 | 9,02 | 05013504 |
| 5 | 7 | 10,16 | 11,56 | 05013505 |
| 6 | 8,4 | 12,70 | 14,10 | 05013506 |
| 7 | 9,8 | 15,24 | 16,64 | 05013507 |
| 8 | 11,2 | 17,78 | 19,18 | 05013508 |
| 9 | 12,6 | 20,32 | 21,76 | 05013509 |
| 10 | 14 | 22,86 | 24,26 | 05013510 |
| 12 | 16,8 | 27,94 | 29,34 | 05013512 |
| 14 | 19,6 | 33,02 | 34,42 | 05013514 |
| 15 | 21 | 35,56 | 36,96 | 05013515 |
| 16 | 22,4 | 38,10 | 39,50 | 05013516 |
| 20 | 28 | 48,26 | 49,66 | 05013520 |
| AWG 24: | ||||
| 2 | 4,6 | 2,54 | 3,94 | 05015502 |
| 3 | 6,9 | 5,08 | 6,48 | 05015503 |
| 4 | 9,2 | 7,62 | 9,02 | 05015504 |
| 5 | 11,5 | 10,16 | 11,56 | 05015505 |
| 6 | 13,8 | 12,70 | 14,10 | 05015506 |
| 7 | 16,1 | 15,24 | 16,64 | 05015507 |
| 8 | 18,4 | 17,78 | 19,18 | 05015508 |
