Produktinformationen

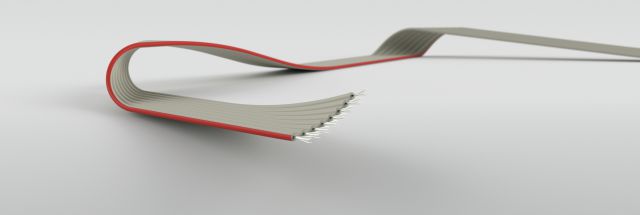

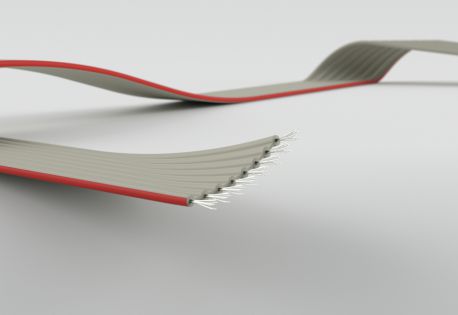

FL R2,50 AWG24
UL 21692 (600 V)

600 V - Rasterstegleitung, Raster 2,50 mm
mit UL AWM, Style 21692 (105°C, 600V) / cUL

Verwendung

Flachbandleitung für die direkte Weiterverarbeitung
mit Schneid-Klemm-Technik (IDC)

Aufbau

Leiter:Kupfer verzinnt

Leiteraufbau:7 x 0,203 mm

Isolation:Spezial-PVC (105°C)

Farbe:grau, ähnlich RAL 7032

Seitenstreifenfarbe:rot (optional)

Rastermaß:2,50 mm

Steghöhe:0,35 mm

Dicke:1,35 mm

Bedruckung:gemäß UL / cUL (File- und Style-Nr.)

Technische Daten

Prüfspannung:3000 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:max. 87 Ohm/km

Betriebsspannung:600 V

Temperaturbereich in Ruhe:-30°C bis +105°C
-40°C bis +105°C (ISO 6722)

Temperaturbereich in Bewegung:-10°C bis +105°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Dicke

Flammwidrigkeit:nach UL VW-1 / CSA FT1

Bemerkung

600V-Flachbandleitung mit kleinsten Abmessungen, dank spezialler PVC-Mischung

Adern Cu-Zahl
(kg/km)
Gesamt-Raster
(ca. mm)
Gesamtbreite
(ca. mm)
Artikelnummer

2 4,6 2,50 3,85 05021402
3 6,9 5,00 6,35 05021403
4 9,2 7,50 8,85 05021404
5 11,5 10,00 11,35 05021405
6 13,8 12,50 13,85 05021406
7 16,1 15,00 16,35 05021407
8 18,4 17,50 18,85 05021408
9 20,7 20,00 21,35 05021409
10 23 22,50 23,85 05021410
11 25,3 25,00 26,35 05021411
12 27,6 27,50 28,85 05021412
13 29,9 30,00 31,35 05021413
14 32,2 32,50 33,85 05021414
15 34,5 35,00 36,35 05021415
16 36,8 37,50 38,85 05021416
19 43,7 45,00 46,35 05021419
20 46 47,50 48,85 05021420
