Produktinformationen

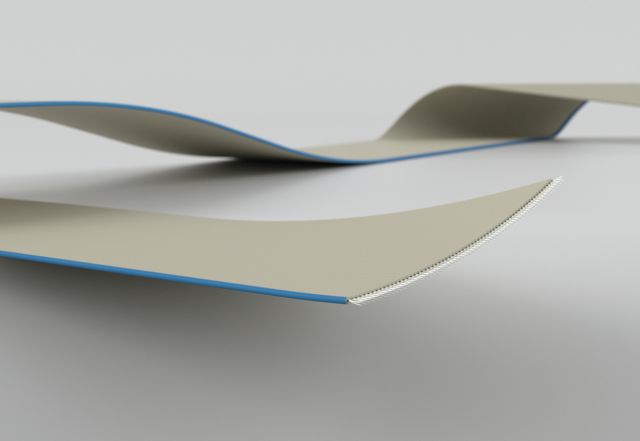

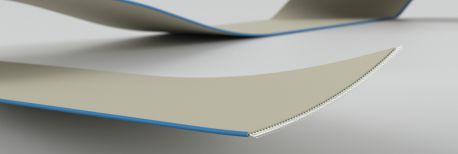

FL-H R1,27 AWG28 UL 21151

halogenfreie Rasterstegleitung 0,09 mm²
Raster 1,27 mm; mit UL AWM, Style 21151 (105°C, 300V)

Verwendung

Flachbandleitung für die direkte Weiterverarbeitung
mit Schneid-Klemm-Technik (IDC)

Aufbau

Leiter:Kupfer verzinnt

Leiteraufbau:7 x 0,127 mm

Isolation:halogenfreier Kunststoff (Polyolefin)

Farbe:grau, ähnlich RAL 7032

Seitenstreifenfarbe:blau (optional)

Rastermaß:1,27 mm

Steghöhe:0,23 mm

Dicke:0,93 mm

Bedruckung:gemäß UL (File- und Style-Nr.)

Technische Daten

Prüfspannung:2000 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:max. 216 Ohm/km

Betriebsspannung:300 V

Temperaturbereich in Ruhe:-40°C bis +105°C

Temperaturbereich in Bewegung:-20°C bis +105°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Dicke

Flammwidrigkeit:nach UL 1581 (Horizontal Flame Test)

Kapazität GSG:ca. 55 pF/m

Wellenwiderstand GSG:ca. 110 Ohm

Bemerkung

auch in ovaler Form erhältlich (Klasing-P/N: 050852xx)

Adern Cu-Zahl
(kg/km)
Gesamt-Raster
(ca. mm)
Gesamtbreite
(ca. mm)
Artikelnummer

2 1,8 1,27 2,20 05053202
4 3,6 3,81 4,74 05053204
6 5,4 6,35 7,28 05053206
8 7,2 8,89 9,82 05053208
9 8,1 10,16 11,09 05053209
10 9 11,43 12,36 05053210
12 10,8 13,97 14,90 05053212
14 12,6 16,51 17,44 05053214
15 13,5 17,78 18,71 05053215
16 14,4 19,05 19,98 05053216
18 16,2 21,59 22,52 05053218
20 18 24,13 25,06 05053220
24 21,6 29,21 30,14 05053224
25 22,5 30,48 31,41 05053225
26 23,4 31,75 32,68 05053226
28 25,2 34,29 35,22 05053228
30 27 36,83 37,76 05053230
34 30,6 41,91 42,84 05053234
36 32,4 44,45 45,38 05053236
37 33,3 45,72 46,65 05053237
40 36 49,53 50,46 05053240
50 45 62,23 63,16 05053250
60 54 74,93 75,86 05053260
64 57,6 80,01 80,94 05053264
