Produktinformationen

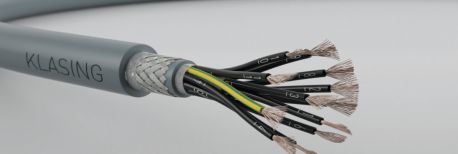

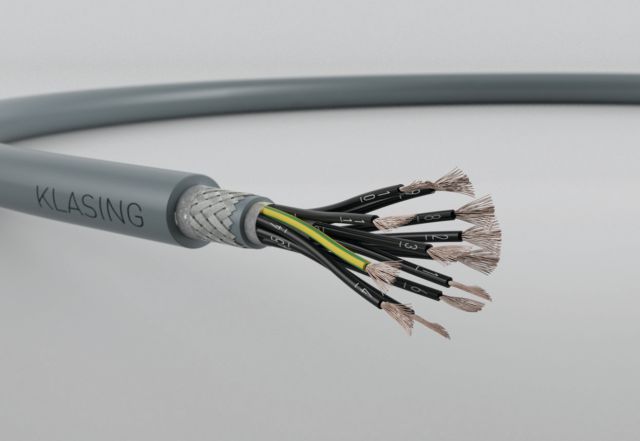

H05VVC4V5-K

geschirmte flexible und ölbeständige Steuerleitung
mit VDE-Zulassung nach VDE 0285-525-2-51

Verwendung

Steuerleitung für die Anwendung als Anschlußleitung
in trockenen und feuchten Räumen für mittlere
mechanische Belastung

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:Klasse 5 (nach VDE 0295 / IEC 60228)

Aderisolation:PVC (TI 2)

Aderfarben:bis 5-adrig: farbig nach HD 308
(VDE 0293-308)
> 5-adrig: gn/ge + ziffernbedruckt

Verseilung:in Lagen

Zwischenmantel:PVC (TM 2)

Gesamtschirm:Cu-Geflecht, verzinnt
opt. Bedeckung: ca. 85 %

Mantel:PVC (TM 5), ölbeständig

Mantelfarbe:grau, ähnlich RAL 7001

Bedruckung:H05VVC4V5-K KLASING

Technische Daten

Prüfspannung:VDE 0525-2-51

Isolationswiderstand:VDE 0525-2-51

Leiterwiderstand:VDE 0525-2-51

Nennspannung Uo/U:450 / 750 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-5°C bis +70°C

Biegeradius einmalig/mehrmalig:5 x / 10 x Aussendurchmesser

Flammwidrigkeit:VDE 0482-332-1-2
IEC 60332-1-2

Bemerkung

auch in ungeschirmter Version verfügbar (H05VV5-F)

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 (OB) 0,50 41 8,20 04091002
3 0,50 45,5 8,50 04091003
4 0,50 55 9,10 04091004
5 0,50 66 9,90 04091005
7 0,50 86,5 11,50 04091007
12 0,50 138,5 13,90 04091012
18 0,50 156,4 16,20 04091018
27 0,50 250 19,10 04091027


2 (OB) 0,75 46 8,60 04091102
3 0,75 57,9 9,00 04091103
4 0,75 64 9,80 04091104
5 0,75 77,4 10,50 04091105
6 0,75 84,9 11,40 04091106
7 0,75 102 12,30 04091107
12 0,75 177 15,00 04091112
18 0,75 243 17,20 04091118
27 0,75 322 20,80 04091127
36 0,75 338 23,00 04091136


2 (OB) 1,0 56 9,00 04091202
3 1,0 65,3 9,60 04091203
4 1,0 78,1 10,30 04091204
5 1,0 89,4 11,20 04091205
6 1,0 103,3 12,00 04091206
7 1,0 113,3 13,20 04091207
12 1,0 188,1 15,80 04091212
18 1,0 286 18,80 04091218
27 1,0 208,4 22,00 04091227
36 1,0 525,1 24,60 04091236


2 (OB) 1,5 65 10,00 04091302
3 1,5 83 10,50 04091303
4 1,5 100 11,40 04091304
5 1,5 125 12,70 04091305
6 1,5 140 13,60 04091306
7 1,5 149 14,70 04091307
12 1,5 280 18,10 04091312
18 1,5 389 21,20 04091318
27 1,5 565 25,10 04091327


2 (OB) 2,5 112 11,60 04091402
3 2,5 146 12,20 04091403
4 2,5 167 13,50 04091404
5 2,5 200 14,80 04091405
6 2,5 254 16,10 04091406
7 2,5 288 17,40 04091407
12 2,5 477,3 21,60 04091412
18 2,5 667 25,50 04091418
