Produktinformationen

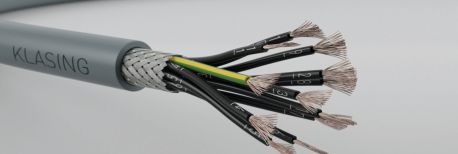

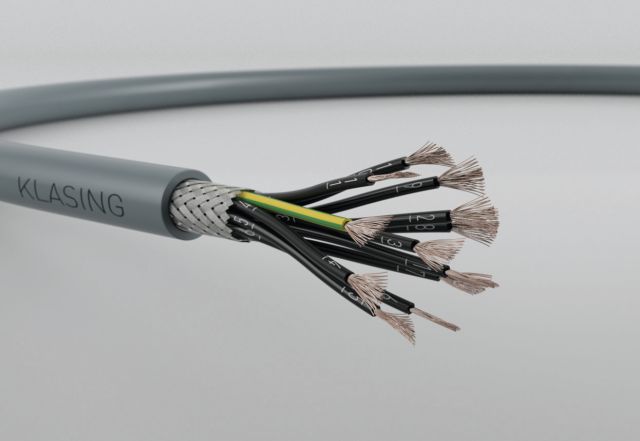

H-FLEX-C -J

halogenfreie geschirmte Steuerleitung mit bunten (JB)
oder schwarzen (JZ) Adern

Verwendung

halogenfreie Steuerleitung als Anschlußleitung
in trockenen und feuchten Räumen

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:Klasse 5 (nach VDE 0295 / IEC 60228)

Aderisolation:HFFR-Mischung (halogenfrei)

Aderfarben:gn/ge + optional

Verseilung:in Lagen

Bewicklung:Polyester-Folie

Gesamtschirm:Cu-Geflecht, verzinnt
opt. Bedeckung: ca. 85 %

Mantel:HFFR-Mischung (halogenfrei)

Mantelfarbe:grau, ähnlich RAL 7001

Bedruckung:nach Kundenwunsch

Technische Daten

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:nach DIN VDE 0295

Nennspannung Uo/U:300 / 500 V

Temperaturbereich in Ruhe:-40°C bis +90°C

Temperaturbereich in Bewegung:-20°C bis +90°C

Biegeradius einmalig/mehrmalig:7,5 x / 15 x Aussendurchmesser

Flammwidrigkeit:VDE 0482-332-3-25
IEC 60332-3-25

Prüfspannung A/A:3000 V

Prüfspannung A/S:2000 V

Bemerkung

geringe Rauchentwicklung im Brandfall
keine korrosiven Brandgase (IEC 60754-2)
andere Farben und Abmessungen auf Anfrage

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 (OB/OZ) 0,50 23,5 5,90 04021402
3 0,50 28,1 6,10 04020403
4 0,50 34 6,70 04020404
5 0,50 46 7,30 04020405
6 0,50 52 7,90 04020406
7 0,50 56,5 8,00 04020407
10 0,50 77 9,60 04020410
12 0,50 88 10,00 04020412
14 0,50 111 10,60 04020414
16 0,50 115 11,10 04020416
18 0,50 122 11,60 04020418

2 (OB/OZ) 0,75 28 6,40 04021502
3 0,75 35,5 6,70 04020503
4 0,75 52 7,30 04020504
5 0,75 58,9 7,90 04020505
6 0,75 67 8,50 04020506
7 0,75 74,2 8,60 04020507
10 0,75 109,5 10,40 04020510
12 0,75 124,8 11,00 04020512
14 0,75 137 11,40 04020514
16 0,75 155 12,00 04020516
18 0,75 170 12,70 04020518

2 (OB/OZ) 1,0 33,7 6,60 04021602
3 1,0 46,5 6,90 04020603
4 1,0 61,3 7,50 04020604
5 1,0 71 8,10 04020605
7 1,0 93,7 8,90 04020607
10 1,0 135 10,70 04020610
12 1,0 152 11,30 04020612
14 1,0 175 11,80 04020614
16 1,0 194,6 12,40 04020616
18 1,0 217,9 13,60 04020618
25 1,0 296,8 16,20 04020625

2 (OB/OZ) 1,5 50,7 7,80 04021702
3 1,5 65,2 8,10 04020703
4 1,5 82,7 8,80 04020704
5 1,5 99,8 9,60 04020705
6 1,5 123 10,60 04020706
7 1,5 138,4 10,60 04020707
10 1,5 181,2 13,30 04020710
12 1,5 214,9 14,00 04020712
14 1,5 247,2 15,10 04020714
16 1,5 276,6 15,90 04020716
18 1,5 310,6 16,80 04020718

2 (OB/OZ) 2,5 75,5 9,00 04021802
3 2,5 97,5 9,40 04020803
4 2,5 132,4 10,30 04020804
5 2,5 153,9 11,20 04020805
6 2,5 181,5 12,30 04020806
7 2,5 205,6 12,30 04020807
12 2,5 340,4 16,90 04020812
