Produktinformationen

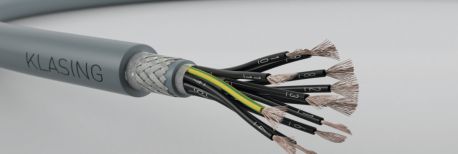

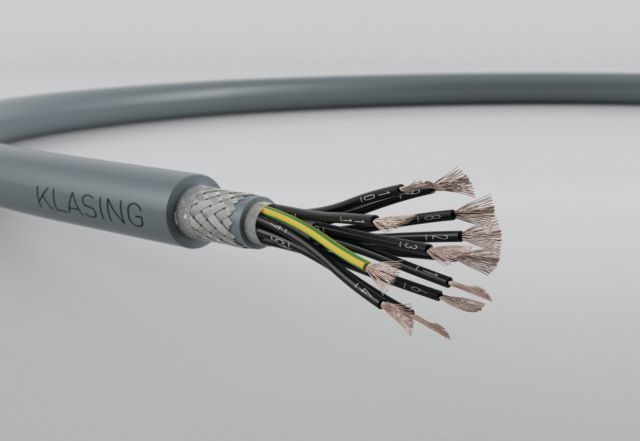

H-FLEX-CH -J

halogenfreie geschirmte Steuerleitung mit bunten (JB)
oder schwarzen (JZ) Adern

Verwendung

halogenfreie Steuerleitung als Anschlußleitung in trockenen und
feuchten Räumen

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:Klasse 5 (nach VDE 0295 / IEC 60228)

Aderisolation:HFFR-Mischung (halogenfrei)

Aderfarben:gn/ge + optional

Verseilung:in Lagen

Zwischenmantel:HFFR-Mischung (halogenfrei)

Gesamtschirm:Cu-Geflecht, verzinnt
opt. Bedeckung: ca. 85 %

Mantel:HFFR-Mischung (halogenfrei)

Mantelfarbe:grau, ähnlich RAL 7001

Bedruckung:nach Kundenwunsch

Technische Daten

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:nach DIN VDE 0295

Nennspannung Uo/U:300 / 500 V

Temperaturbereich in Ruhe:-40°C bis +90°C

Temperaturbereich in Bewegung:-20°C bis +90°C

Biegeradius einmalig/mehrmalig:7,5 x / 15 x Aussendurchmesser

Flammwidrigkeit:VDE 0482-332-3-25
IEC 60332-3-25

Prüfspannung A/A:3000 V

Prüfspannung A/S:2000 V

Bemerkung

geringe Rauchentwicklung im Brandfall
keine korrosiven Brandgase (IEC 60754-2)
andere Farben und Abmessungen auf Anfrage

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

3 0,50 37 7,50 04022403
4 0,50 42 7,90 04022404
5 0,50 49 8,40 04022405
7 0,50 62 9,90 04022407
12 0,50 95 11,50 04022412
18 0,50 128 13,50 04022418
25 0,50 171 15,70 04022425
30 0,50 200 16,50 04022430


3 0,75 47 7,90 04022503
4 0,75 54 8,40 04022504
5 0,75 64 9,10 04022505
7 0,75 91 10,90 04022507
12 0,75 128 12,70 04022512
18 0,75 181 14,70 04022518
25 0,75 238 17,10 04022525


3 1,0 53 8,10 04022603
4 1,0 62 8,60 04022604
5 1,0 74 9,40 04022605
7 1,0 104 11,20 04022607
12 1,0 152 13,30 04022612
18 1,0 217 15,20 04022618
25 1,0 301 18,10 04022625


3 1,5 71 9,40 04022703
4 1,5 93 10,00 04022704
5 1,5 108 10,90 04022705
7 1,5 151 13,40 04022707
12 1,5 222 15,60 04022712
18 1,5 326 18,20 04022718
25 1,5 459 21,60 04022725
