Produktinformationen

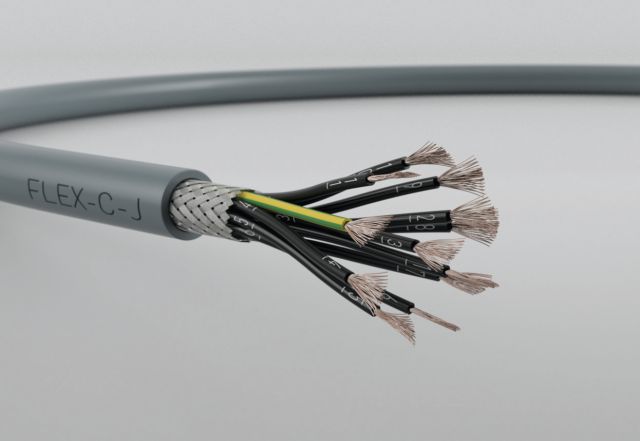

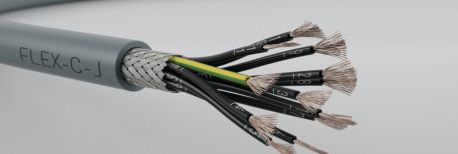

FLEX-C -J

flexible geschirmte Steuerleitung mit bunten (JB)
oder schwarzen (JZ) Adern

Verwendung

Steuerleitung für die Anwendung als Anschlußleitung
in trockenen und feuchten Räumen

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:Klasse 5 (nach VDE 0295 / IEC 60228)

Aderisolation:PVC (TI 2)

Aderfarben:gn/ge + optional

Verseilung:in Lagen

Bewicklung:Polyester-Folie

Gesamtschirm:Cu-Geflecht, verzinnt
opt. Bedeckung: ca. 85 %

Mantel:PVC (TM 2)

Mantelfarbe:grau, ähnlich RAL 7001

Bedruckung:nach Kundenwunsch

Technische Daten

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:nach DIN VDE 0295

Nennspannung Uo/U:300 / 500 V

Temperaturbereich in Ruhe:-30°C bis +80°C

Temperaturbereich in Bewegung:-10°C bis +80°C

Biegeradius einmalig/mehrmalig:7,5 x / 15 x Aussendurchmesser

Flammwidrigkeit:VDE 0482-332-1-2
IEC 60332-1-2

Prüfspannung A/A:3000 V

Prüfspannung A/S:2000 V

Bemerkung

andere Farben und Abmessungen auf Anfrage

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 (OB/OZ) 0,50 23,5 5,70 04095102
3 0,50 28,1 5,90 04094103
4 0,50 34 6,40 04094104
5 0,50 46 6,90 04094105
7 0,50 56,5 7,60 04094107
10 0,50 77 9,60 04094110
12 0,50 88 9,70 04094112
14 0,50 111 10,20 04094114
16 0,50 115 11,00 04094116
18 0,50 122 11,50 04094118
25 0,50 161 13,70 04094125

2 (OB/OZ) 0,75 28 6,10 04095202
3 0,75 35,5 6,30 04094203
4 0,75 52 6,80 04094204
5 0,75 58,9 7,40 04094205
6 0,75 67 8,20 04094206
7 0,75 74,2 8,20 04094207
10 0,75 109,5 10,30 04094210
12 0,75 124,8 10,50 04094212
14 0,75 137 11,30 04094214
18 0,75 166 12,70 04094218
25 0,75 224 15,00 04094225
32 0,75 278 16,70 04094232

2 (OB/OZ) 1,0 33,7 6,40 04095302
3 1,0 46,5 6,70 04094303
4 1,0 61,3 7,20 04094304
5 1,0 71 8,00 04094305
7 1,0 93,7 8,70 04094307
10 1,0 135 11,20 04094310
12 1,0 152 11,40 04094312
14 1,0 175 12,00 04094314
16 1,0 194,6 12,80 04094316
18 1,0 217,9 13,50 04094318
25 1,0 296,8 16,20 04094325

2 (OB/OZ) 1,5 50,7 7,00 04095402
3 1,5 65,2 7,40 04094403
4 1,5 82,7 8,10 04094404
5 1,5 99,8 9,00 04094405
7 1,5 138,4 9,80 04094407
10 1,5 181,2 12,60 04094410
12 1,5 214,9 12,80 04094412
14 1,5 247,2 13,50 04094414
16 1,5 276,6 14,40 04094416
18 1,5 310,6 15,50 04094418
25 1,5 399,5 18,50 04094425

2 (OB/OZ) 2,5 75,5 8,40 04095502
3 2,5 97,5 8,80 04094503
4 2,5 132,4 9,80 04094504
5 2,5 153,9 10,80 04094505
7 2,5 205,6 11,90 04094507
12 2,5 340,4 15,80 04094512
