Produktinformationen

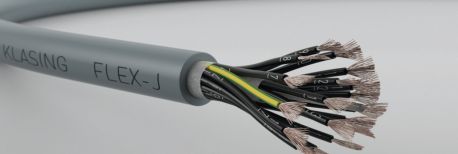

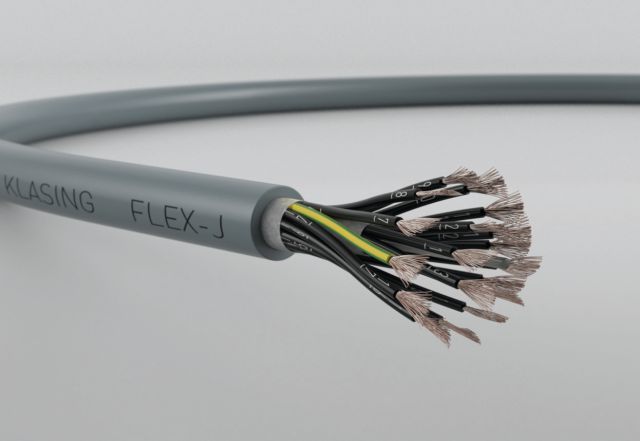

FLEX -J

flexible Steuerleitung mit bunten (JB) oder
schwarzen (JZ) Adern

Verwendung

Steuerleitung für die Anwendung als Anschlußleitung
in trockenen und feuchten Räumen

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:Klasse 5 (nach VDE 0295 / IEC 60228)

Aderisolation:PVC (TI 2)

Aderfarben:gn/ge + optional

Verseilung:in Lagen

Mantel:PVC (TM 2)

Mantelfarbe:grau, ähnlich RAL 7001

Bedruckung:nach Kundenwunsch

Technische Daten

Prüfspannung:2000 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:nach VDE 0295

Nennspannung Uo/U:300 / 500 V

Temperaturbereich in Ruhe:-30°C bis +80°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:5 x / 10 x Aussendurchmesser

Flammwidrigkeit:VDE 0482-332-1-2
IEC 60332-1-2

Bemerkung

andere Farben und Abmessungen auf Anfrage

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 (OB/OZ) 0,50 10 4,80 06240102
3 0,50 15 5,20 06240003
4 0,50 20 5,60 06240004
5 0,50 25 6,30 06240005
7 0,50 35 6,90 06240007
10 0,50 50 8,50 06240010
12 0,50 60 9,30 06240012
14 0,50 70 9,70 06240014
16 0,50 80 10,40 06240016
18 0,50 90 11,00 06240018
25 0,50 125 12,90 06240025

2 (OB/OZ) 0,75 15 5,30 06240302
3 0,75 22,5 5,60 06240203
4 0,75 30 6,30 06240204
5 0,75 37,5 6,90 06240205
6 0,75 45 7,70 06240206
7 0,75 52,5 7,70 06240207
10 0,75 75 9,50 06240210
12 0,75 90 10,10 06240212
14 0,75 105 10,80 06240214
18 0,75 135 12,20 06240218
25 0,75 187,5 14,30 06240225
32 0,75 240 15,90 06240232

2 (OB/OZ) 1,0 20 5,60 06240502
3 1,0 30 6,10 06240403
4 1,0 40 6,70 06240404
5 1,0 50 7,50 06240405
7 1,0 70 8,10 06240407
10 1,0 100 10,10 06240410
12 1,0 120 10,90 06240412
14 1,0 140 11,50 06240414
16 1,0 160 12,30 06240416
18 1,0 180 12,90 06240418
25 1,0 250 15,40 06240425

2 (OB/OZ) 1,5 30 6,40 06240702
3 1,5 45 6,80 06240603
4 1,5 60 7,60 06240604
5 1,5 75 8,30 06240605
7 1,5 105 9,20 06240607
10 1,5 150 11,40 06240610
12 1,5 180 12,40 06240612
14 1,5 210 13,00 06240614
16 1,5 240 13,90 06240616
18 1,5 270 14,80 06240618
25 1,5 375 17,60 06240625

2 (OB/OZ) 2,5 50 7,80 06240902
3 2,5 75 8,30 06240803
4 2,5 100 9,20 06240804
5 2,5 125 10,10 06240805
7 2,5 175 11,20 06240807
12 2,5 300 15,30 06240812
