Produktinformationen

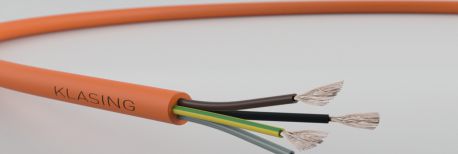

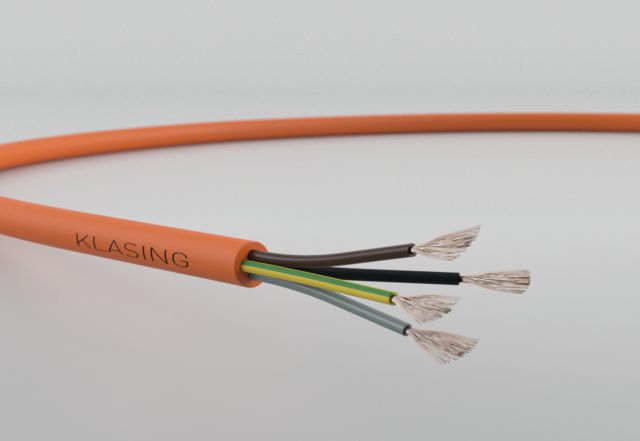

FLEX-11Y -J

flexible Steuerleitung mit PUR-Mantel und bunten (JB)
oder schwarzen (JZ) Adern

Verwendung

Steuerleitung für die Anwendung als Anschlußleitung
in trockenen und feuchten Räumen
besonders robust durch TPU-Mantel

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:Klasse 5 (nach VDE 0295 / IEC 60228)

Aderisolation:PVC (TI 2)

Aderfarben:gn/ge + optional

Verseilung:in Lagen

Mantel:Spezial-TPU (glänzend)

Mantelfarbe:orange, ähnlich RAL 2003 (optional)

Bedruckung:optional

Technische Daten

Prüfspannung:2000 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:nach VDE 0295

Nennspannung Uo/U:300 / 500 V

Temperaturbereich in Ruhe:-40°C bis +80°C

Temperaturbereich in Bewegung:-20°C bis +70°C

Biegeradius einmalig/mehrmalig:5 x / 10 x Aussendurchmesser

Bemerkung

andere Farben und Abmessungen auf Anfrage,
auch ohne gn/ge-Ader (OB/OZ)

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 (OB/OZ) 0,50 10 4,90 06110202
3 0,50 15 5,20 06110003
4 0,50 20 5,60 06110004
5 0,50 25 6,30 06110005
7 0,50 35 6,90 06110007
10 0,50 50 9,00 06110010
12 0,50 60 9,30 06110012
18 0,50 90 11,00 06110018
25 0,50 125 12,90 06110025
41 0,50 205 16,30 06110041
50 0,50 250 17,90 06110050

2 (OB/OZ) 0,75 15 5,30 06120202
3 0,75 22,5 5,60 06120003
4 0,75 30 6,30 06120004
5 0,75 37,5 6,90 06120005
6 0,75 45 7,70 06120006
7 0,75 52,5 7,70 06120007
12 0,75 90 10,10 06120010
18 0,75 135 12,20 06120018
25 0,75 187,5 14,30 06120025

2 (OB/OZ) 1,0 20 5,60 06130202
3 1,0 30 6,10 06130003
4 1,0 40 6,70 06130004
5 1,0 50 7,50 06130005
7 1,0 70 8,10 06130007
9 1,0 90 10,50 06130009
12 1,0 120 10,90 06130012
18 1,0 180 12,90 06130018
25 1,0 250 15,40 06130025

2 (OB/OZ) 1,5 30 6,40 06140202
3 1,5 45 6,80 06140003
4 1,5 60 7,60 06140004
5 1,5 75 8,30 06140005
7 1,5 105 9,20 06140007
12 1,5 180 12,40 06140012
18 1,5 270 14,60 06140018
25 1,5 375 17,40 06140025

2 (OB/OZ) 2,5 50 8,00 06150202
3 2,5 75 9,30 06150003
4 2,5 100 10,60 06150004
5 2,5 125 11,40 06150005
7 2,5 175 11,20 06150007
