Produktinformationen

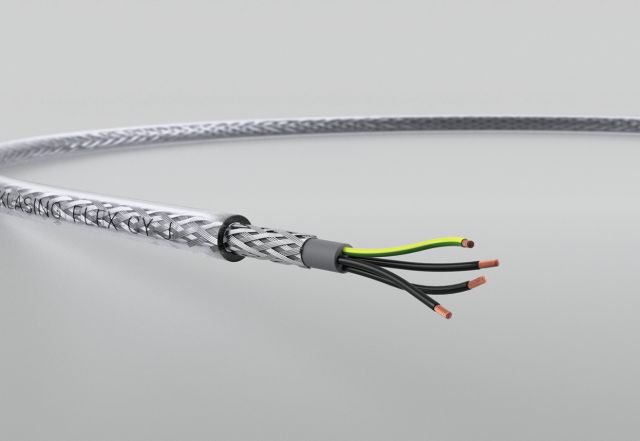

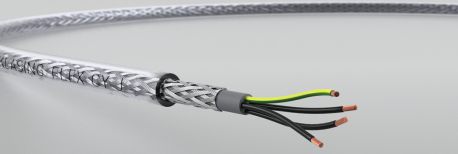

FLEX-CY -J

geschirmte Steuerleitung mit bunten (JB) oder schwarzen (JZ) Adern,
transparenter Endmantel

Verwendung

Steuerleitung als Anschlußleitung in trockenen und feuchten Räumen

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:Klasse 5 (nach VDE 0295 / IEC 60228)

Aderisolation:PVC (TI 2)

Aderfarben:gn/ge + optional

Verseilung:in Lagen

Zwischenmantel:PVC (TM 2)

Gesamtschirm:Cu-Geflecht, verzinnt
opt. Bedeckung: ca. 85 %

Mantel:PVC, transparent

Mantelfarbe:transparent

Bedruckung:nach Kundenwunsch

Technische Daten

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:nach DIN VDE 0295

Nennspannung Uo/U:300 / 500 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:7,5 x / 15 x Aussendurchmesser

Flammwidrigkeit:VDE 0482 Teil 332-1-2
IEC 60332-1-2

Prüfspannung A/A:3000 V

Prüfspannung A/S:2000 V

Bemerkung

andere Abmessungen auf Anfrage

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

3 0,50 37 7,20 04110903
4 0,50 42 7,80 04110904
5 0,50 49 8,30 04110905
7 0,50 62 9,00 04110907
12 0,50 95 11,20 04110912
18 0,50 128 13,00 04110918
25 0,50 171 15,40 04110925
30 0,50 200 15,80 04110930


3 0,75 47 7,90 04120903
4 0,75 54 8,40 04120904
5 0,75 64 9,20 04120905
7 0,75 91 9,80 04120907
12 0,75 128 12,70 04120912
18 0,75 181 14,70 04120918
25 0,75 238 17,10 04120925


3 1,0 53 8,20 04130903
4 1,0 62 9,00 04130904
5 1,0 74 9,60 04130905
7 1,0 104 10,40 04130907
12 1,0 152 13,40 04130912
18 1,0 217 15,40 04130918
25 1,0 301 18,40 04130925


3 1,5 71 9,10 04140903
4 1,5 93 9,70 04140904
5 1,5 108 10,70 04140905
7 1,5 151 11,30 04140907
12 1,5 222 15,60 04140912
18 1,5 326 17,10 04140918
25 1,5 459 21,00 04140925


3 2,5 118 10,70 04150903
4 2,5 147 11,30 04150904
5 2,5 176 12,60 04150905
7 2,5 253 13,70 04150907
12 2,5 345 18,00 04150912
18 2,5 569 21,00 04150918
