Produktinformationen

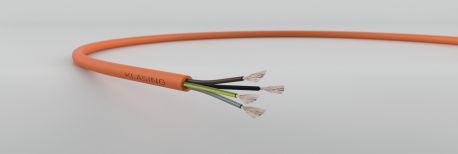

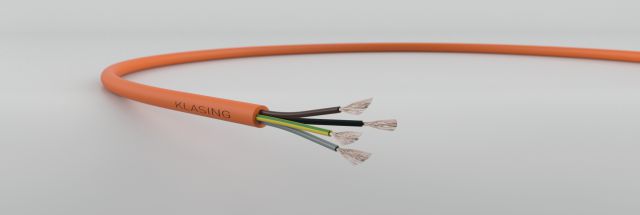

FLEX-11Y11Y
FLEX-11Y11Y -J

flexible Bi-PUR-Steuerleitung mit bunten oder schwarzen Adern
J-Typen mit gn/ge-Erdungsader

Verwendung

Steuerleitung für die Anwendung als Anschlußleitung
in trockenen und feuchten Räumen

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:Klasse 5 (nach VDE 0295 / IEC 60228)

Aderisolation:PUR (11Y)

Aderfarben:optional
J-Typen (ab 3-adrig) mit gn/ge

Verseilung:in Lagen

Mantel:Spezial-TPU (glänzend)

Mantelfarbe:orange, ähnlich RAL 2003 (optional)

Bedruckung:optional

Technische Daten

Prüfspannung:2000 V

Isolationswiderstand:min 1 MOhm*km

Leiterwiderstand:nach VDE 0295

Nennspannung Uo/U:300 / 500 V

Temperaturbereich in Ruhe:-50°C bis +80°C

Temperaturbereich in Bewegung:-30°C bis +80°C

Biegeradius einmalig/mehrmalig:5 x / 10 x Aussendurchmesser

Bemerkung

andere Farben und Abmessungen auf Anfrage
auch mit mattem PUR-Mantel lieferbar

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

OB/OZ:
3 0,50 15 5,50 06110603

2 0,75 15 6,30 06120602
3 0,75 22,5 6,60 06120603
4 0,75 30 7,00 06120604

2 1,0 20 6,00 06130602
3 1,0 30 6,90 06130603
4 1,0 40 7,40 06130604

2 1,5 30 7,00 06140602
3 1,5 45 7,40 06140603
4 1,5 60 8,70 06140604

JB/JZ:
3 0,75 22,5 6,60 06120403
4 0,75 30 7,00 06120404

3 1,0 30 6,90 06130403
4 1,0 40 7,40 06130404

3 1,5 45 7,40 06140403

3 2,5 75 9,20 06150403
