Produktinformationen

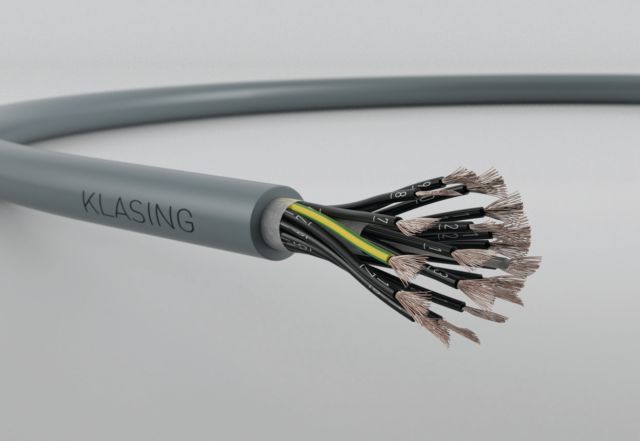

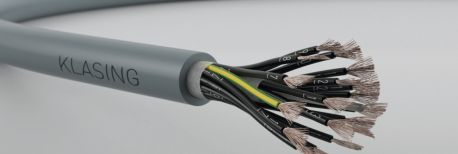

H-FLEX -J

halogenfreie Steuerleitung mit bunten (JB) oder
schwarzen (JZ) Adern

Verwendung

halogenfreie Steuerleitung für die Anwendung als
Anschlußleitung in trockenen und feuchten Räumen

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:Klasse 5 (nach VDE 0295 / IEC 60228)

Aderisolation:HFFR-Mischung (halogenfrei)

Aderfarben:gn/ge + optional

Verseilung:in Lagen

Mantel:HFFR-Mischung (halogenfrei)

Mantelfarbe:grau, ähnlich RAL 7001

Bedruckung:nach Kundenwunsch

Technische Daten

Prüfspannung:2000 V

Isolationswiderstand:min 20 MOhm*km

Leiterwiderstand:nach VDE 0295

Nennspannung Uo/U:300 / 500 V

Temperaturbereich in Ruhe:-40°C bis +90°C

Temperaturbereich in Bewegung:-20°C bis +90°C

Biegeradius einmalig/mehrmalig:5 x / 15 x Aussendurchmesser

Flammwidrigkeit:VDE 0482-332-3-25
IEC 60332-3-25

Bemerkung

geringe Rauchentwicklung im Brandfall
keine korrosiven Brandgase (IEC 60754-2)
andere Farben und Abmessungen auf Anfrage

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 (OB/OZ) 0,50 10 4,80 06023402
3 0,50 15 5,20 06022403
4 0,50 20 5,60 06022404
5 0,50 25 6,30 06022405
7 0,50 35 6,90 06022407
10 0,50 50 8,50 06022410
12 0,50 60 9,30 06022412
14 0,50 70 9,70 06022414
16 0,50 80 10,40 06022416
18 0,50 90 11,00 06022418
25 0,50 125 12,90 06022425

2 (OB/OZ) 0,75 15 5,30 06023502
3 0,75 22,5 5,60 06022503
4 0,75 30 6,30 06022504
5 0,75 37,5 6,90 06022505
6 0,75 45 7,70 06022506
7 0,75 52,5 7,70 06022507
10 0,75 75 9,50 06022510
12 0,75 90 10,10 06022512
14 0,75 105 10,80 06022514
18 0,75 135 12,20 06022518
25 0,75 187,5 14,30 06022525
32 0,75 240 15,90 06022532

2 (OB/OZ) 1,0 20 5,60 06023602
3 1,0 30 6,10 06022603
4 1,0 40 6,70 06022604
5 1,0 50 7,50 06022605
7 1,0 70 8,10 06022607
10 1,0 100 10,10 06022610
12 1,0 120 10,90 06022612
14 1,0 140 11,50 06022614
16 1,0 160 12,30 06022616
18 1,0 180 12,90 06022618
25 1,0 250 15,40 06022625

2 (OB/OZ) 1,5 30 6,40 06023702
3 1,5 45 6,80 06022703
4 1,5 60 7,60 06022704
5 1,5 75 8,30 06022705
7 1,5 105 9,20 06022707
10 1,5 150 11,40 06022710
12 1,5 180 12,40 06022712
14 1,5 210 13,00 06022714
16 1,5 240 13,90 06022716
18 1,5 270 14,80 06022718
25 1,5 375 17,60 06022725

2 (OB/OZ) 2,5 50 7,80 06023802
3 2,5 75 8,30 06022803
4 2,5 100 9,20 06022804
5 2,5 125 10,10 06022805
7 2,5 175 11,20 06022807
12 2,5 300 15,30 06022812
