Produktinformationen

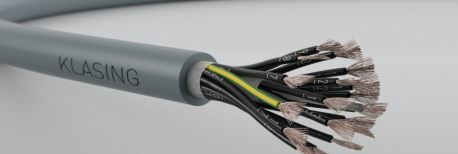

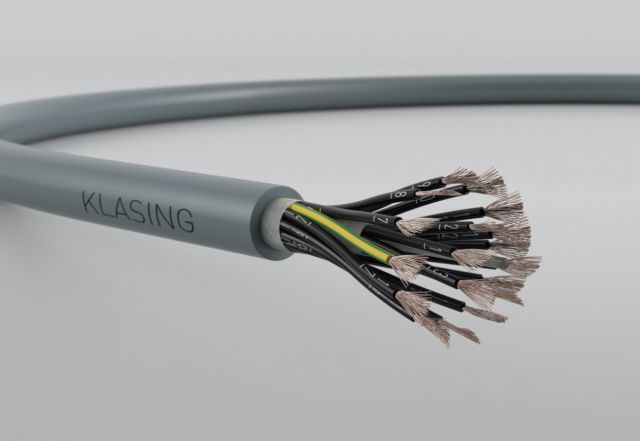

H05VV5-F

flexible ölbeständige Steuerleitung mit VDE-Zulassung
nach VDE 0285-525-2-51

Verwendung

Steuerleitung für die Anwendung als Anschlußleitung
in trockenen und feuchten Räumen

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:Klasse 5 (nach VDE 0295 / IEC 60228)

Aderisolation:PVC (TI 2)

Aderfarben:bis 5-adrig: farbig nach HD 308
(VDE 0293-308)
> 5-adrig: gn/ge + ziffernbedruckt

Verseilung:in Lagen

Mantel:PVC (TM 5), ölbeständig

Mantelfarbe:grau, ähnlich RAL 7001

Bedruckung:H05VV5-F KLASING

Technische Daten

Prüfspannung:VDE 0525-2-51

Isolationswiderstand:VDE 0525-2-51

Leiterwiderstand:VDE 0525-2-51

Nennspannung Uo/U:450 / 750 V

Temperaturbereich in Ruhe:-30°C bis +70°C

Temperaturbereich in Bewegung:-5°C bis +70°C

Biegeradius einmalig/mehrmalig:5 x / 10 x Aussendurchmesser

Flammwidrigkeit:VDE 0482-332-1-2
IEC 60332-1-2

Bemerkung

auch in geschirmter Version verfügbar (H05VVC4V5-K)

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

2 (OB) 0,50 10 5,80 06091002
3 0,50 15 6,10 06091003
4 0,50 20 6,90 06091004
5 0,50 25 7,50 06091005
7 0,50 35 9,10 06091007
12 0,50 60 11,30 06091012
18 0,50 90 13,40 06091018
27 0,50 135 16,30 06091027


2 (OB) 0,75 15 6,40 06091102
3 0,75 22,5 6,80 06091103
4 0,75 30 7,40 06091104
5 0,75 37,5 8,30 06091105
6 0,75 45 9,00 06091106
7 0,75 52,5 9,90 06091107
12 0,75 90 12,20 06091112
18 0,75 135 14,60 06091118
27 0,75 202,5 17,80 06091127
36 0,75 270 20,00 06091136


2 (OB) 1,0 20 6,80 06091202
3 1,0 30 7,20 06091203
4 1,0 40 7,90 06091204
5 1,0 50 8,80 06091205
6 1,0 60 9,80 06091206
7 1,0 70 10,60 06091207
12 1,0 120 13,20 06091212
18 1,0 180 15,60 06091218
27 1,0 270 19,00 06091227
36 1,0 360 21,60 06091236


2 (OB) 1,5 30 7,60 06091302
3 1,5 45 8,30 06091303
4 1,5 60 9,00 06091304
5 1,5 75 10,10 06091305
6 1,5 90 11,20 06091306
7 1,5 105 12,30 06091307
12 1,5 180 15,10 06091312
18 1,5 270 18,00 06091318
27 1,5 405 22,10 06091327


2 (OB) 2,5 50 9,40 06091402
3 2,5 75 10,20 06091403
4 2,5 100 11,10 06091404
5 2,5 125 12,40 06091405
6 2,5 150 13,50 06091406
7 2,5 175 14,80 06091407
12 2,5 300 18,40 06091412
18 2,5 450 22,10 06091418
