Produktinformationen

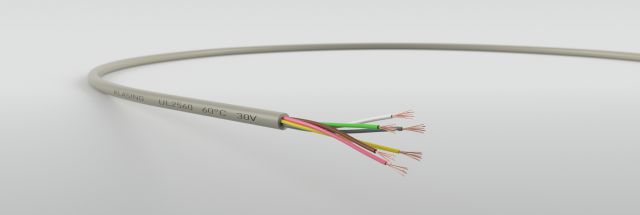

Y - UL 2560 AWG 24 und
AWG 22 (60°C 30V)
Verbindungsleitung nach
UL AWM, Style 2560 (60°C, 30V) / CSA C22.2 No. 210
UL AWM, Style 2560 (60°C, 30V) / CSA C22.2 No. 210
Verwendung
flexible Verbindungsleitung in der Meß-, Steuer und Regeltechnik
Aufbau
Leiter:Kupfer blankweich
Leiteraufbau:AWG 24: 14x0,15 mm
AWG 22: 7x0,254 mm
Aderisolation:PVC (UL-Style 1605)
Aderfarben:DIN 47100 (optional)
Verseilung:in Lagen
Mantel:Spezial-PVC, flammwidrig
Mantelfarbe:grau, ähnlich RAL 7032 (optional)
Bedruckung:gemäß UL / CSA (File- und Style-Nr.)
Technische Daten
Isolationswiderstand:min 20 MOhm*km
Leiterwiderstand:AWG 24: max. 79 Ohm/km
AWG 22: max. 53 Ohm/km
Betriebsspannung:30 V
Temperaturbereich in Ruhe:-30°C bis +60°C
Temperaturbereich in Bewegung:-10°C bis +60°C
Biegeradius einmalig/mehrmalig:8 x / 15 x Aussendurchmesser
Flammwidrigkeit:nach UL VW-1 / CSA FT1
Bemerkung
geschirmte Versionen unter CY-UL 2560,
auch mit verzinntem Kupferleiter möglich
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 | 0,25/AWG24 | 5 | 4,30 | 06040502 |
| 3 | 0,25/AWG24 | 7,5 | 4,40 | 06040503 |
| 4 | 0,25/AWG24 | 10 | 4,80 | 06040504 |
| 5 | 0,25/AWG24 | 12,5 | 5,30 | 06040505 |
| 6 | 0,25/AWG24 | 15 | 5,70 | 06040506 |
| 7 | 0,25/AWG24 | 17,5 | 5,70 | 06040507 |
| 8 | 0,25/AWG24 | 20 | 6,20 | 06040508 |
| 12 | 0,25/AWG24 | 30 | 7,20 | 06040512 |
| 14 | 0,25/AWG24 | 35 | 7,60 | 06040514 |
| 18 | 0,25/AWG24 | 45 | 8,40 | 06040518 |
| 21 | 0,25/AWG24 | 52,5 | 8,80 | 06040521 |
| 2 | 0,35/AWG22 | 7 | 4,20 | 06040602 |
| 3 | 0,35/AWG22 | 10,5 | 4,30 | 06040603 |
| 4 | 0,35/AWG22 | 14 | 4,70 | 06040604 |
| 5 | 0,35/AWG22 | 17,5 | 5,10 | 06040605 |
| 6 | 0,35/AWG22 | 21 | 5,50 | 06040606 |
| 7 | 0,35/AWG22 | 24,5 | 5,50 | 06040607 |
| 10 | 0,35/AWG22 | 35 | 6,70 | 06040610 |
| 12 | 0,35/AWG22 | 42 | 7,00 | 06040612 |
| 14 | 0,35/AWG22 | 49 | 7,40 | 06040614 |
| 18 | 0,35/AWG22 | 63 | 8,10 | 06040618 |
| 21 | 0,35/AWG22 | 73,5 | 8,50 | 06040621 |
