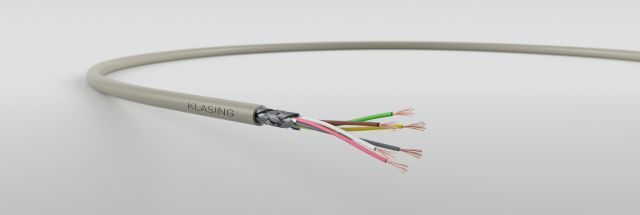

CY - UL2560 AWG 26 und
AWG 24 (60°C 30V)
geschirmte Verbindungsleitung nach
UL AWM, Style 2560 (60°C, 30V) / CSA C22.2 No.210
UL AWM, Style 2560 (60°C, 30V) / CSA C22.2 No.210
Verwendung
flexible geschirmte Verbindungsleitung in der Meß-, Steuer- und Regeltechnik
Aufbau
Leiter:Kupfer blankweich
Leiteraufbau:AWG 26: 18x0,10 mm
AWG 24: 14x0,15 mm
Aderisolation:PVC (UL-Style 1605)
Aderfarben:DIN 47100 (optional)
Verseilung:in Lagen
Bewicklung:Polyester-Folie
Gesamtschirm:Cu-Geflecht verzinnt,
opt. Bedeckung: ca. 85 %
Mantel:Spezial-PVC
Mantelfarbe:grau, RAL 7032 (optional)
Bedruckung:gemäß UL / CSA (File- und Style-Nr.)
Technische Daten
Leiterwiderstand:AWG 26: max. 135 Ohm/km
AWG 24: max. 79 Ohm/km
Betriebsspannung:30 V
Temperaturbereich in Ruhe:-30°C bis +60°C
Temperaturbereich in Bewegung:-10°C bis +60°C
Biegeradius einmalig/mehrmalig:8 x / 15 x Aussendurchmesser
Flammwidrigkeit:nach UL VW-1 / CSA FT1
Prüfspannung A/A:1000 V
Prüfspannung A/S:500 V
Bemerkung
auch mit anderen Leiteraufbauten möglich
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 | 0,14/AWG26 | 10,7 | 3,80 | 04060002 |
| 3 | 0,14/AWG26 | 12,1 | 3,90 | 04060003 |
| 4 | 0,14/AWG26 | 13,6 | 4,10 | 04060004 |
| 5 | 0,14/AWG26 | 15 | 4,30 | 04060005 |
| 6 | 0,14/AWG26 | 16,4 | 4,60 | 04060006 |
| 7 | 0,14/AWG26 | 17 | 4,60 | 04060007 |
| 8 | 0,14/AWG26 | 19,1 | 4,80 | 04060008 |
| 9 | 0,14/AWG26 | 27 | 5,00 | 04060009 |
| 10 | 0,14/AWG26 | 28,9 | 5,30 | 04060010 |
| 12 | 0,14/AWG26 | 31,8 | 5,60 | 04060012 |
| 14 | 0,14/AWG26 | 35,2 | 5,80 | 04060014 |
| 2 | 0,25/AWG24 | 12,9 | 4,60 | 04040502 |
| 3 | 0,25/AWG24 | 15,3 | 4,70 | 04040503 |
| 4 | 0,25/AWG24 | 20,4 | 5,00 | 04040504 |
| 5 | 0,25/AWG24 | 22,8 | 5,40 | 04040505 |
| 6 | 0,25/AWG24 | 25,3 | 5,90 | 04040506 |
| 7 | 0,25/AWG24 | 27,7 | 5,90 | 04040507 |
| 8 | 0,25/AWG24 | 32,8 | 6,20 | 04040508 |
| 10 | 0,25/AWG24 | 37,7 | 7,00 | 04040510 |
