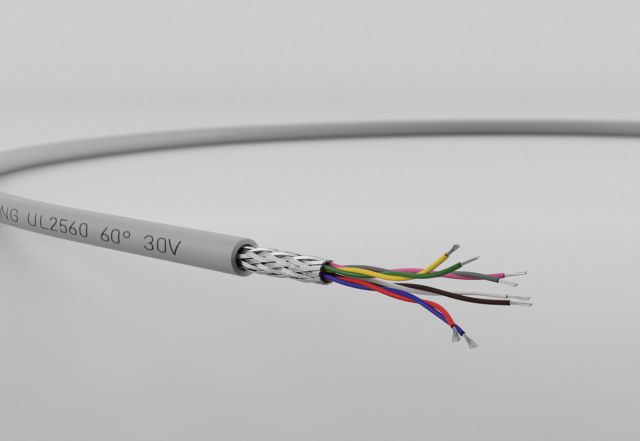

CY - UL 2560 XX x2xAWG28,
XX x2xAWG26 und XX x2xAWG 24
UL AWM, Style 2560 (60°C, 30V) / CSA C22.2 No.210
Verwendung
Aufbau
Leiter:Kupfer, blankweich
Leiteraufbau:AWG 28: 7 x 0,127 mm
AWG 26: 18 x 0,10 mm
AWG 24: 14 x 0,15 mm
Aderisolation:PVC (UL-Style 1605)
Aderfarben:DIN 47100
Verseilung:je 2 Adern zum Paar,
Paare in Lagen
Bewicklung:Polyester-Folie
Gesamtschirm:Cu-Geflecht verzinnt,
opt. Bedeckung: ca. 85 %
Beilauflitze:ja
Mantel:Spezial-PVC
Mantelfarbe:grau, ähnlich RAL 7032 (optional)
Bedruckung:gemäß UL / CSA (File- und Style-Nr.)
Technische Daten
Isolationswiderstand:min 20 MOhm*km
Leiterwiderstand:AWG 28: 210 Ohm/km
AWG 26: 135 Ohm/km
AWG 24: 79 Ohm/km
Betriebsspannung:30 V
Temperaturbereich in Ruhe:-30°C bis +60°C
Temperaturbereich in Bewegung:-10°C bis +60°C
Biegeradius einmalig/mehrmalig:12 x / 20 x Aussendurchmesser
Flammwidrigkeit:nach UL VW-1 / CSA FT1
Prüfspannung A/A:1000 V
Prüfspannung A/S:500 V
Bemerkung
auch ohne Beilauflitze erhältlich !
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 x2 | 0,09/AWG28 | 12,4 | 4,60 | 04052304 |
| 3 x2 | 0,09/AWG28 | 14,2 | 4,70 | 04052306 |
| 4 x2 | 0,09/AWG28 | 15,9 | 4,80 | 04052308 |
| 5 x2 | 0,09/AWG28 | 22 | 5,30 | 04052310 |
| 6 x2 | 0,09/AWG28 | 22,9 | 5,90 | 04052312 |
| 7 x2 | 0,09/AWG28 | 23,9 | 5,90 | 04052314 |
| 8 x2 | 0,09/AWG28 | 33 | 6,20 | 04052316 |
| 10 x2 | 0,09/AWG28 | 33,9 | 6,60 | 04052320 |
| 12 x2 | 0,09/AWG28 | 38 | 7,20 | 04052324 |
| 16 x2 | 0,09/AWG28 | 50,9 | 8,00 | 04052332 |
| 2 x2 | 0,14/AWG26 | 20,1 | 5,00 | 04062404 |
| 3 x2 | 0,14/AWG26 | 23 | 5,30 | 04062406 |
| 4 x2 | 0,14/AWG26 | 33,4 | 5,30 | 04062408 |
| 5 x2 | 0,14/AWG26 | 36,5 | 5,90 | 04062410 |
| 6 x2 | 0,14/AWG26 | 38,4 | 6,60 | 04062412 |
| 7 x2 | 0,14/AWG26 | 51,1 | 6,60 | 04062414 |
| 8 x2 | 0,14/AWG26 | 52,1 | 7,00 | 04062416 |
| 10 x2 | 0,14/AWG26 | 56,9 | 7,50 | 04062420 |
| 12 x2 | 0,14/AWG26 | 67,1 | 8,20 | 04062424 |
| 13 x2 | 0,14/AWG26 | 70,2 | 8,30 | 04062426 |
| 16 x2 | 0,14/AWG26 | 74,6 | 9,00 | 04062432 |
| 18 x2 | 0,14/AWG26 | 76,4 | 9,10 | 04062436 |
| 2 x2 | 0,25/AWG24 | 26,9 | 6,90 | 04052504 |
| 3 x2 | 0,25/AWG24 | 35,4 | 7,20 | 04052506 |
| 4 x2 | 0,25/AWG24 | 40,6 | 7,30 | 04052508 |
| 5 x2 | 0,25/AWG24 | 48,8 | 8,40 | 04052510 |
| 6 x2 | 0,25/AWG24 | 56,5 | 9,50 | 04052512 |
| 7 x2 | 0,25/AWG24 | 61,4 | 9,50 | 04052514 |
| 8 x2 | 0,25/AWG24 | 69 | 10,00 | 04052516 |
| 10 x2 | 0,25/AWG24 | 86,6 | 10,90 | 04052520 |
| 12 x2 | 0,25/AWG24 | 94,1 | 11,80 | 04052524 |
| 16 x2 | 0,25/AWG24 | 117 | 13,10 | 04052532 |
