Produktinformationen

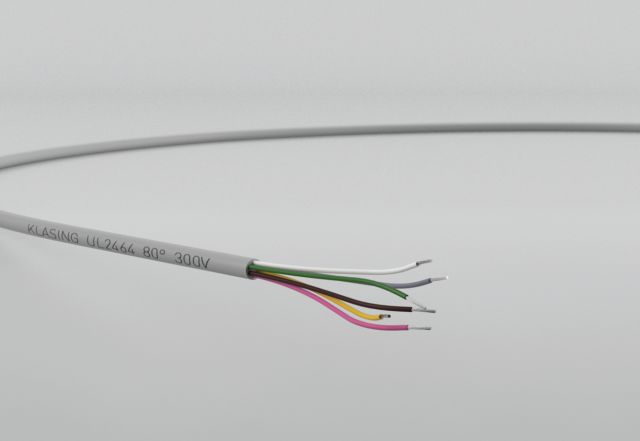

Y - UL 2464 AWG 24 und
AWG 22 (80°C 300V)
Verbindungsleitung nach
UL AWM, Style 2464 (80°C, 300V) / CSA C22.2 No. 210
UL AWM, Style 2464 (80°C, 300V) / CSA C22.2 No. 210
Verwendung
flexible Verbindungsleitung in der Meß-, Steuer- und Regeltechnik,
Adern für Termi-Point geeignet
Adern für Termi-Point geeignet
Aufbau
Leiter:Kupfer verzinnt
Leiteraufbau:AWG 24: 7x0,203 mm
AWG 22: 7x0,254 mm
Aderisolation:SR-PVC (UL-Style 1061)
Aderfarben:DIN 47100
Verseilung:in Lagen
Mantel:Spezial-PVC
Mantelfarbe:grau, ähnlich RAL 7032
Bedruckung:gemäß UL / CSA (File- und Style-Nr.)
Technische Daten
Isolationswiderstand:min 20 MOhm*km
Leiterwiderstand:AWG 24: max. 92 Ohm/km
AWG 22: max. 58 Ohm/km
Betriebsspannung:300 V
Temperaturbereich in Ruhe:-30°C bis +80°C
Temperaturbereich in Bewegung:-10°C bis +80°C
Biegeradius einmalig/mehrmalig:8 x / 15 x Aussendurchmesser
Flammwidrigkeit:nach UL VW-1 / CSA FT1
Bemerkung
geschirmte Versionen unter CY-UL 2464,
auch mit VDE-Leiteraufbau möglich
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 | 0,23/AWG24 | 4,6 | 4,10 | 06045502 |
| 3 | 0,23/AWG24 | 6,9 | 4,20 | 06045503 |
| 4 | 0,23/AWG24 | 9,2 | 4,50 | 06045504 |
| 5 | 0,23/AWG24 | 11,5 | 4,90 | 06045505 |
| 6 | 0,23/AWG24 | 13,8 | 5,40 | 06045506 |
| 7 | 0,23/AWG24 | 16,1 | 5,40 | 06045507 |
| 8 | 0,23/AWG24 | 18,4 | 5,70 | 06045508 |
| 10 | 0,23/AWG24 | 23 | 6,50 | 06045510 |
| 12 | 0,23/AWG24 | 27,6 | 6,80 | 06045512 |
| 14 | 0,23/AWG24 | 32,2 | 7,10 | 06045514 |
| 16 | 0,23/AWG24 | 36,8 | 7,50 | 06045516 |
| 18 | 0,23/AWG24 | 41,4 | 7,90 | 06045518 |
| 24 | 0,23/AWG24 | 55,2 | 9,20 | 06045524 |
| 25 | 0,23/AWG24 | 57,5 | 9,20 | 06045525 |
| 32 | 0,23/AWG24 | 73,6 | 9,90 | 06045532 |
| 2 | 0,35/AWG22 | 7 | 4,30 | 06045602 |
| 3 | 0,35/AWG22 | 10,5 | 4,40 | 06045603 |
| 4 | 0,35/AWG22 | 14 | 4,80 | 06045604 |
| 5 | 0,35/AWG22 | 17,5 | 5,30 | 06045605 |
| 6 | 0,35/AWG22 | 21 | 5,70 | 06045606 |
| 7 | 0,35/AWG22 | 24,5 | 5,70 | 06045607 |
| 8 | 0,35/AWG22 | 28 | 6,20 | 06045608 |
| 10 | 0,35/AWG22 | 35 | 6,90 | 06045610 |
| 12 | 0,35/AWG22 | 42 | 7,20 | 06045612 |
| 14 | 0,35/AWG22 | 49 | 7,60 | 06045614 |
| 16 | 0,35/AWG22 | 56 | 8,00 | 06045616 |
| 18 | 0,35/AWG22 | 63 | 8,40 | 06045618 |
| 24 | 0,35/AWG22 | 84 | 9,80 | 06045624 |
| 25 | 0,35/AWG22 | 87,5 | 9,80 | 06045625 |
| 32 | 0,35/AWG22 | 112 | 10,50 | 06045632 |
