Produktinformationen

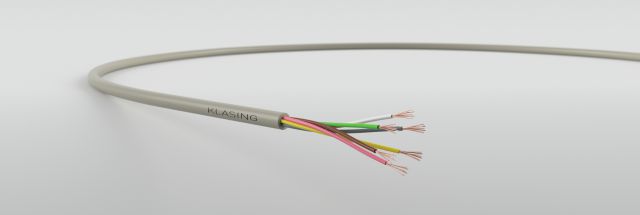

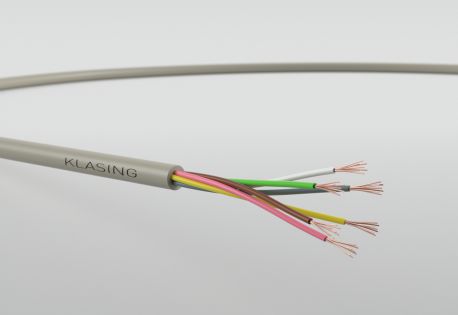

9Y11Y - UL 20233 (80°C 300V)
halogenfreie Verbindungsleitung nach
UL AWM, Style 20233 (80°C, 300V) / CSA C22.2 No. 210
UL AWM, Style 20233 (80°C, 300V) / CSA C22.2 No. 210
Verwendung
Verbindungsleitung, kapaziätsarm und durch den TPU-Mantel
abriebfest,
für den Einsatz in Schleppketten geeignet
abriebfest,
für den Einsatz in Schleppketten geeignet
Aufbau
Leiter:Kupfer feinstdrähtig, blankweich
Leiteraufbau:0,14 mm²: 18 x 0,10
0,25 mm²: 32 x 0,10
0,34 mm²: 43 x 0,10
Aderisolation:PP (UL-Style 10493)
Aderfarben:optional
Verseilung:in Lagen
Mantel:Spezial-TPU (flammwidrig, halogenfrei)
Mantelfarbe:grau, ähnlich RAL 7032 (optional)
Bedruckung:gemäß UL (File- und Style-Nr.)
Technische Daten
Prüfspannung:2000 V
Isolationswiderstand:min 100 MOhm*km
Betriebsspannung:max. 300 V
Temperaturbereich in Ruhe:-40°C bis +80°C
Temperaturbereich in Bewegung:-20°C bis +80°C
Biegeradius einmalig/mehrmalig:5 x / 10 x Aussendurchmesser
Flammwidrigkeit:nach UL 1581 Sec 1060 (Vertical Flame
Test) / CSA FT1
Bemerkung
auch mit anderen Aderzahlen und Querschnitten möglich,
hohe Biegezyklen bei Einsatz in der Schleppkette
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 | 0,14/AWG26 | 2,8 | 3,70 | 06015700 |
| 3 | 0,14/AWG26 | 4,2 | 3,80 | 06015701 |
| 4 | 0,14/AWG26 | 5,6 | 4,10 | 06015702 |
| 5 | 0,14/AWG26 | 7 | 4,40 | 06015703 |
| 7 | 0,14/AWG26 | 9,8 | 5,00 | 06015704 |
| 10 | 0,14/AWG26 | 14 | 6,10 | 06015705 |
| 14 | 0,14/AWG26 | 19,6 | 6,30 | 06015706 |
| 18 | 0,14/AWG26 | 25,7 | 6,90 | 06015707 |
| 2 | 0,25/AWG24 | 5 | 4,00 | 06015710 |
| 3 | 0,25/AWG24 | 7,5 | 4,20 | 06015711 |
| 4 | 0,25/AWG24 | 10 | 4,50 | 06015712 |
| 5 | 0,25/AWG24 | 12,5 | 4,90 | 06015713 |
| 7 | 0,25/AWG24 | 17,5 | 5,70 | 06015714 |
| 10 | 0,25/AWG24 | 25 | 6,90 | 06015715 |
| 14 | 0,25/AWG24 | 35 | 7,10 | 06015716 |
| 18 | 0,25/AWG24 | 45 | 7,90 | 06015717 |
| 2 | 0,34/AWG22 | 7 | 4,30 | 06015730 |
| 3 | 0,34/AWG22 | 10,5 | 4,40 | 06015731 |
| 4 | 0,34/AWG22 | 14 | 4,80 | 06015732 |
| 5 | 0,34/AWG22 | 17,5 | 5,10 | 06015733 |
| 7 | 0,34/AWG22 | 24,5 | 6,00 | 06015734 |
| 10 | 0,34/AWG22 | 35 | 7,30 | 06015735 |
| 14 | 0,34/AWG22 | 49 | 7,70 | 06015736 |
